Полное руководство по выбору правильного набора экстракторов винтов и болтов.

This complete guide details selecting the correct screw extractor set for any screw removal. Successful screw extraction depends on the extractor type and the specific screw problem. A stripped screw requires a different tool than a broken bolt. For DIY home repairs involving a установить болт или нестандартные крепежные элементы от производитель крепежных изделий на заказ, the right screw removal tool is essential. This guide shows how screw extractors and other screw removal tools handle any литье болтов issue. The right extractor is a vital tool for any screw removal challenge.

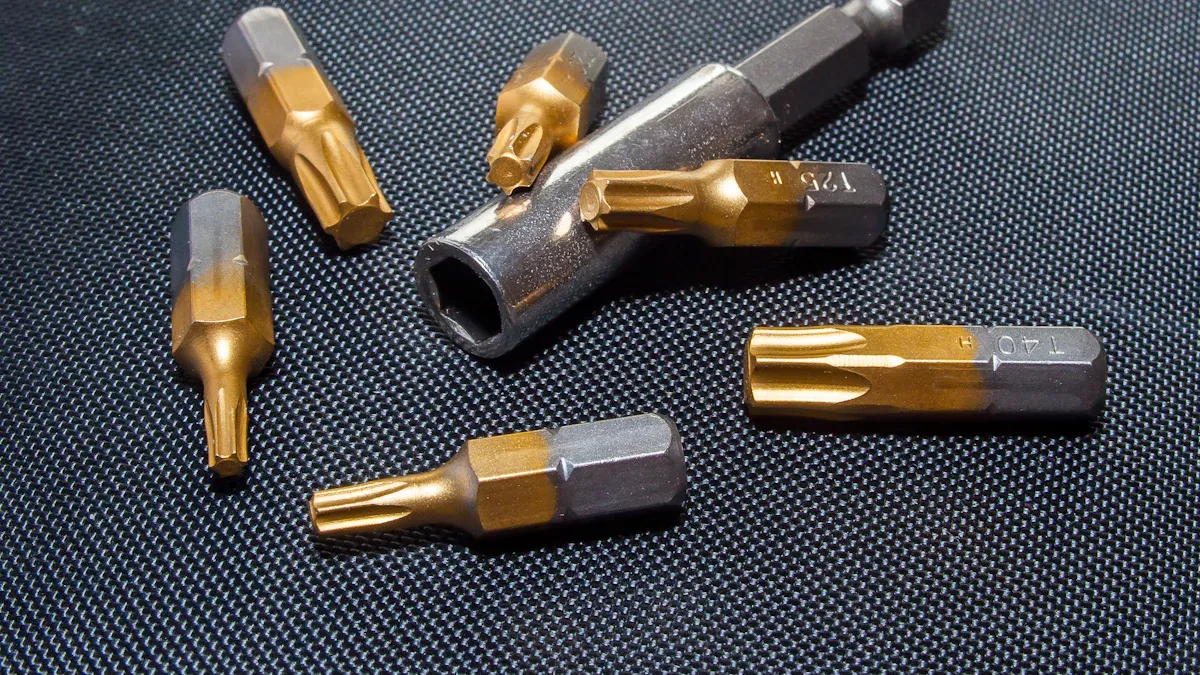

The Ultimate Guide to Screw Extractor Types

This complete guide explores the primary types of screw removal tools available. Each design offers a unique approach to screw removal, making certain tools better suited for specific problems. Understanding these differences is the first step in selecting the right screw removal tool for your project. This guide will help you choose the best tool for any screw extraction.

Спиральные экстракторы

Design and Gripping Mechanism

Spiral flute extractors feature a tapered body with aggressive left-handed spiral flutes. This design resembles a reverse-threaded twist drill. A user first drills a pilot hole into the damaged screw. The extractor’s left-hand spiral then bites into the metal as the tool turns counter-clockwise. This action embeds the flutes deeper, creating a powerful grip for removal. The spiral geometry also helps channel debris out, preventing the tool from binding.

Best for Common Stripped Screws

These screw extractors excel at removing common, softer metal screws with stripped heads. The tapered design accommodates slight variations in pilot hole size, making this tool very adaptable for general-purpose work. Its aggressive bite is highly effective on a stripped Phillips or flathead screw. This screw removal tool is a staple in many toolkits for everyday repairs.

Преимущества и недостатки

• Дрель 3/8 дюйма, шестигранник 1/4 дюйма
  • Excellent gripping power on softer metals.
  • Versatile for various screw sizes and common stripping issues.
  • Widely available in sets of manual screw extractors and electric screw extractors.
• ✅ Работает с широким разнообразием типов крепежа и материалов.
  • Can expand the screw, making removal harder in tight spaces.
  • May break if used on extremely hardened or large fasteners.

Прямые экстракторы

Design and Application

Straight flute extractors, also known as splined extractors, have vertical flutes running along the tool’s body. Unlike the spiral type, this extractor does not burrow deeper into the screw. Instead, a user taps it into the pre-drilled hole. The straight flutes provide multiple points of contact for a secure, wedge-like grip. This design minimizes the risk of expanding the damaged screw.

Ideal for Harder Metals

The straight flute design is the superior choice for removing a screw made of harder, more brittle metals. The tool distributes turning force evenly across its flutes. This reduces stress concentration and lowers the risk of breaking the extractor or the screw itself. It is a reliable tool for high-torque applications.

Преимущества и недостатки

• Дрель 3/8 дюйма, шестигранник 1/4 дюйма
  • Reduces the chance of expanding the screw.
  • Excellent for harder or brittle fasteners.
  • Less likely to break under high torque compared to spiral designs.
• ✅ Работает с широким разнообразием типов крепежа и материалов.
  • Requires a more precise pilot hole for effective grip.
  • May slip if not seated properly in the screw.

Многошлинцевые экстракторы

High-Torque Design

Multi-spline screw extractors offer maximum torque and gripping force. Their design provides numerous contact points that engage the inside of a drilled-out bolt or screw. This screw extractor is built for heavy-duty impact and force.

Примечание: The unique geometry of a multi-spline extractor allows it to bite deeper into the damaged metal as more counter-clockwise force is applied, ensuring a non-slip grip during removal.

Best for Large, Stubborn Bolts

This tool is the go-to solution for large, high-torque fasteners that are rusted, seized, or broken. Mechanics and industrial technicians often rely on these screw removal tools for challenging jobs on engines and heavy machinery where immense force is necessary for screw removal.

Преимущества и недостатки

External Grip (Bolt-Out) Extractors

How They Grip Damaged Heads

External grip extractors, often called bolt-outs, operate on a completely different principle. Instead of fitting inside a drilled hole, this tool fits over the outside of a damaged screw or bolt head. The interior of the extractor features sharp, helical flutes that are tapered and twisted in a counter-clockwise direction. When a user places the extractor over a rounded head and turns it with a wrench, these flutes bite into the metal. The more force applied, the deeper the tool grips, providing the torque needed for removal.

Perfect for Rounded-Off Bolts

This type of extractor is the premier solution for fasteners with rounded, stripped, or weathered external heads where a socket or wrench can no longer find purchase. It is an indispensable screw removal tool for automotive and plumbing work, where nuts and bolts are frequently exposed to corrosion and wear. The tool provides a powerful new gripping surface on the damaged screw head, making the removal process straightforward. This guide recommends these screw extractors for any situation involving a compromised external hex head.

Преимущества и недостатки

• Дрель 3/8 дюйма, шестигранник 1/4 дюйма
  • No drilling is required, saving time and effort.
  • Excellent for applying high torque to a stubborn screw.
  • Works on a wide range of externally driven fasteners.
• ✅ Работает с широким разнообразием типов крепежа и материалов.
  • Requires sufficient clearance around the screw head to fit the tool.
  • Ineffective for fasteners that are broken flush with the surface.

Cam-Out Style Extractors

Unique Double-Ended Design

Cam-out style extractors offer a clever two-in-one design, making them a unique screw removal tool. One end of the bit is a burnisher, used to smooth and reshape the inside of a stripped screw head. The other end is the extractor itself, which has fine, sharp edges designed for gripping. A user first runs the burnisher end in the drill’s forward direction to clean up the damaged recess. Then, the user flips the bit to the extractor side and uses the drill in reverse to bite into the screw for removal. This design is common in sets of both manual screw extractors and electric screw extractors.

For Light-Duty Stripped Screws

This screw extractor is best suited for light-duty applications, such as removing a small, stripped Phillips or Pozidriv screw from wood or plastic. The tool excels where the screw material is relatively soft and the head is only partially stripped. It provides a quick and convenient method for simple extraction jobs without needing a separate drill bit. This complete guide suggests these screw removal tools for homeowners and hobbyists facing common household repairs. The successful removal of the screw depends on the limited damage.

A Professional Tip: This extractor is less effective on hardened screws or those with significant damage. The fine flutes may not be able to create enough grip for a difficult extraction, and the tool itself can wear out quickly with improper use. Its primary strength is convenience for minor screw removal tasks.

Critical Features to Evaluate in Screw Extractors

Выбор подходящего screw extractor set involves more than just matching the type to the problem. This guide explains that the material, size range, and grip design are critical factors that determine the tool’s effectiveness and longevity. A quality screw remover kit provides the durability and versatility needed for successful screw removal.

Material, Hardness, and Durability

The material of a screw extractor directly influences its strength and performance. A robust tool resists breaking under the high torque required for screw removal.

Быстрорежущая сталь (HSS)

High-Speed Steel is a common and reliable material for screw extractors. It offers a great balance of hardness and toughness, making it suitable for general-purpose screw removal. Many HSS screw removal tools are coated with materials like titanium or black oxide for enhanced durability and corrosion resistance.

Cobalt and Cobalt Blends

Cobalt blends represent a step up in quality. These screw extractors are significantly harder than standard HSS. This added hardness allows them to drill into and remove a tougher screw, including those made of stainless steel or heat-treated alloys. Cobalt provides superior heat resistance, which is crucial for maintaining a sharp cutting edge during the extraction process.

Хромомолибденовая сталь (Cr-Mo)

Chrome Molybdenum (Cr-Mo) steel is known for its exceptional strength and durability, making it ideal for heavy-duty screw removal tools. This material is often used for screw extractors designed for high-impact applications. Its toughness allows the tool to withstand the immense force from an impact wrench without shattering, ensuring reliable removal of a large bolt or stubborn screw.

Understanding the Rockwell Hardness Scale (HRC)

The Rockwell Hardness Scale (HRC) measures a material’s resistance to indentation. A higher HRC value indicates a harder material. For screw extractors, a higher rating means the tool can bite into a harder screw without dulling or breaking. В данном руководстве приведены типичные значения твёрдости для этих материалов..

Диапазон размеров и совместимость

Универсальный набор для выкручивания шурупов экономит время и избавляет от разочарований. Правильный набор должен справляться с наиболее распространёнными проблемами крепёжных элементов, с которыми вы сталкиваетесь.

Охват распространённых размеров шурупов и болтов

Комплексный набор экстракторов должен охватывать широкий диапазон их размеров. Для бытового и автомобильного ремонта в набор должен входить экстрактор для размеров от 1/8″ до 3/4″. Такой диапазон гарантирует, что у вас будет подходящий инструмент практически для любого повреждённого шурупа.

Выбор между наборами SAE и метрическими

Многие современные наборы экстракторов предназначены для работы как с крепежом SAE, так и с метрическим. Однако для профессиональной работы идеально иметь отдельный набор для каждой системы измерений. Это обеспечивает максимально точное соответствие и наилучший захват для выкручивания шурупа.

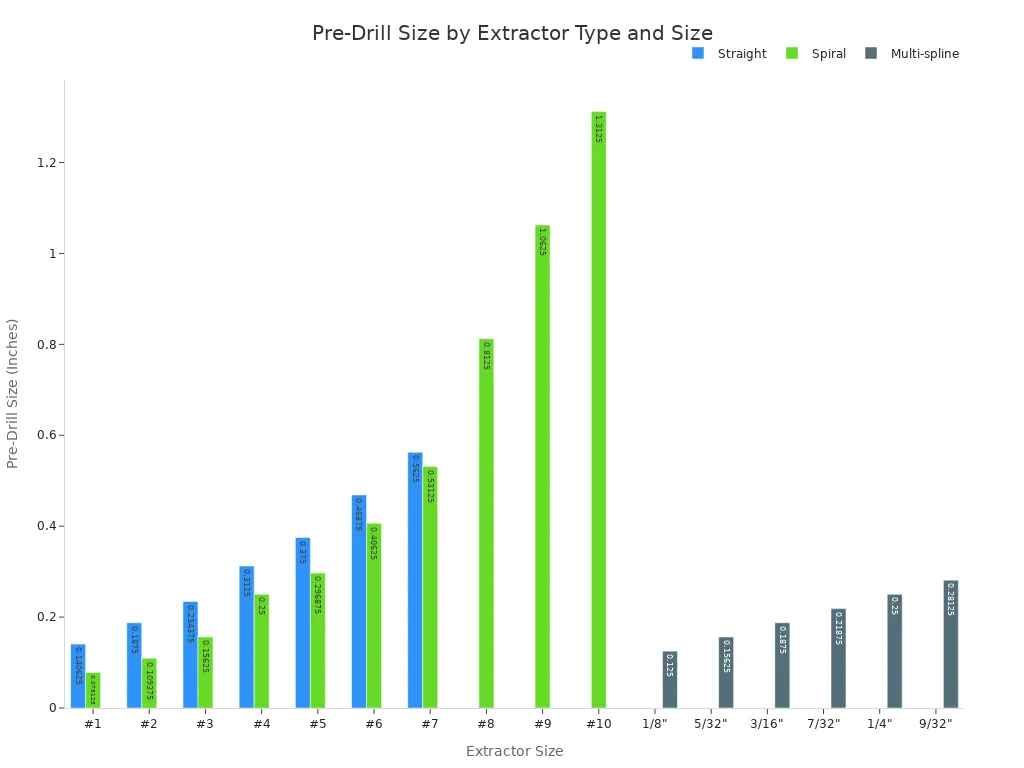

Важность соответствия размеров сверла

Успешное извлечение зависит от правильно подобранного направляющего отверстия. Большинство качественных наборов включают соответствующие левосторонние свёрла. Использование рекомендованного производителем сверла для каждого экстрактора гарантирует правильное зацепление экстрактора со шурупом без его расширения или раскалывания.

Конструкция захвата и сила зацепления

Геометрия экстрактора определяет, насколько хорошо он захватывает повреждённый шуруп. Ключевые конструктивные особенности напрямую влияют на силу зацепления инструмента.

Агрессивность и конусность канавок

Канавки являются режущими кромками экстрактора. Спиральные канавки обеспечивают агрессивный захват, который углубляется по мере приложения усилия. Прямые канавки создают клиновидный захват с несколькими точками контакта. Конические режущие кромки на любом типе экстрактора позволяют инструменту достичь мощного и стабильного захвата для эффективного извлечения.

Влияние конусности на зацепление

Конусность корпуса экстрактора является критически важным элементом конструкции. Плавный конус позволяет инструменту работать с более широким диапазоном размеров направляющих отверстий. Более крутой конус обеспечивает более агрессивный захват, но требует более точного направляющего отверстия под шуруп.

Тип привода: внешний шестигранник vs. квадратный хвостовик

Хвостовик экстрактора определяет, какой инструмент используется для его вращения.

• Квадратный хвостовик: Предназначен для использования с воротком, обеспечивая превосходный контроль и тактильные ощущения.
• Внешний шестигранник: Позволяет использовать головки, ключи или даже электроинструменты, обеспечивая универсальность и возможность приложения более высокого крутящего момента. Шестигранное основание — ключевая особенность для совместимости как с ручным, так и с электроинструментом.

Это полное руководство по инструментам для извлечения шурупов показывает, что правильно подобранный набор экстракторов является ценным вложением для любого набора инструментов.

Качество и организация набора

Общее качество набора экстракторов выходит за рамки самих инструментов. Кейс, маркировка и портативность — это особенности, которые напрямую влияют на эффективность пользователя и долговечность инвестиций. Хорошо организованный набор — ожидаемая характеристика, которая способствует лучшей производительности и более длительному сроку службы инструментов.

Ценность прочного кейса

Высококачественный кейс является критически важным компонентом любого профессионального набора экстракторов. Он служит гораздо более важной цели, чем просто хранение. Прочный, хорошо организованный кейс защищает острые режущие кромки экстракторов и свёрл от повреждений. Эта защита необходима для сохранения эффективности инструмента с течением времени. Для профессионалов, часто работающих с автомобильными или машинными компонентами, рекомендуется индексированная организация и прочный кейс для долгосрочного использования..

Хороший кейс предоставляет несколько ключевых преимуществ:

• Он защищает острые кромки свёрл от сколов или затупления.
• Он предотвращает потерю мелких, но важных деталей в загруженной мастерской.
• Он позволяет быстро определить правильный размер для работы.
• Он значительно повышает общую удобность использования набора.

Качественный кейс часто указывает на качественный комплект для удаления повреждённых шурупов. Это показывает, что производитель продумал весь пользовательский опыт.

Важность чёткой маркировки размеров

Время ценно в любом проекте. Чёткая маркировка размеров как на экстракторах, так и на соответствующих ячейках кейса необходима для эффективности рабочего процесса. Пользователи должны иметь возможность быстро определить правильный экстрактор и соответствующее сверло. Большинство производителей наносят размеры непосредственно на хвостовик инструмента методом штамповки или лазерной гравировки. Эта маркировка помогает предотвратить распространённую ошибку использования инструмента не того размера, которая может повредить крепёж или сам экстрактор.

Примечание: Всегда сверяйте размер экстрактора с рекомендациями производителя для направляющего отверстия. Чёткая маркировка на кейсе и инструментах делает эту сверку простой и безошибочной, обеспечивая успешное извлечение.

Портативность и хранение в мастерской

Хорошо продуманный набор обеспечивает как портативность для полевых работ, так и удобное хранение в мастерской. Многие современные наборы оснащены кейсами из прочного пластика с индивидуально вырезанным пенопластом или формованными ячейками. Такая конструкция улучшает организацию и портативность, что является ключом к поддержанию удобства использования. Компактность и надёжность этих кейсов позволяет технику легко транспортировать инструменты на место работы, не беспокоясь о смещении или потере предметов. В мастерской индексированная компоновка гарантирует, что каждый инструмент имеет своё определённое место. Эта организованная система позволяет легко увидеть, отсутствует ли деталь, и поддерживает порядок на рабочем столе.

Как выкрутить шуруп: выбор инструмента под проблему

Успешное выкручивание шурупа зависит от правильной диагностики проблемы. Сорванная головка шурупа требует иных методов, чем заржавевший болт. Это руководство разбирает распространённые сценарии и рекомендует лучший инструмент для извлечения для каждой задачи, гарантируя успешный результат каждый раз.

Сценарий 1: Извлечение шурупов со срывом головки

Сорванная головка шурупа — одна из самых частых проблем. Шлиц (например, крестообразный Phillips или звездообразный Torx) повреждается, и отвёртка больше не может зацепиться. Правильный подход зависит от типа шурупа и степени повреждения.

Для шурупов Phillips, с плоской головкой или Robertson

Эти распространённые типы шурупов могут легко сорваться, особенно в мягких материалах. Пользователь может попробовать несколько методов, прежде чем прибегать к специальному экстрактору.

1. Увеличение трения: Поместите широкую резинку на повреждённую головку. Сильно прижмите биту отвёртки к резинке и медленно поворачивайте. Резинка обеспечивает дополнительное сцепление для зацепления с повреждённым шлицем.
2. Использование плоскогубцев: Если головка шурупа выступает над поверхностью, прочно зажмите пару стопорных плоскогубцев вокруг внешней стороны головки. Затем пользователь может повернуть плоскогубцы против часовой стрелки для извлечения.
3. Прорезание нового шлица: Для шурупа с полностью испорченной головкой пользователь может взять вращающийся инструмент с отрезным кругом. Аккуратно прорежьте новый прямой шлиц поперёк верхней части головки шурупа. Это позволит использовать плоскую отвёртку для извлечения.

Для сорванного шурупа Robertson (с квадратным шлицем) техник также может Сверление головки винта. Выберите сверло немного больше диаметра стержня винта. Квадратное углубление помогает центрировать сверло, делая процесс более контролируемым.

Для сорванных винтов с внутренним шестигранником (Allen) или Torx

Крепежные элементы с внутренним приводом, такие как винты с внутренним шестигранником (hex) и Torx, представляют особую сложность при срыве. Внутренние грани закругляются, и ключу не за что зацепиться.

В таких ситуациях высокоэффективны экстракторы с внешним захватом. Эти инструменты, иногда продающиеся наборами, такие как RocketSocket, имеют запатентованную конструкцию с винтовыми зубьями. Вместо того чтобы входить внутрь винта, этот инструмент надевается на поврежденную головку снаружи. Когда пользователь поворачивает экстрактор, его внутренние зубья врезаются в металл, захватывая головку, даже если она сильно повреждена. Этот метод быстрый и позволяет избежать сверления.

Рекомендуемые типы экстракторов и методы работы

Лучший инструмент для удаления винта зависит от характера повреждения и от самого винта.

• Незначительные повреждения (срыв граней): Для частично сорванного винта в дереве или пластике удобным первым выбором является Экстрактор стиля "Cam-Out" . Его двусторонняя конструкция часто позволяет зачистить и захватить винт для быстрого ремонта. Это отличное решение для удаления небольшого винта со срывом.
• Серьезные повреждения (срыв граней): Для полностью сорванного винта или винта из более твердого металла стандартным решением является Спиральный экстрактор (со шлицами) . Пользователь должен сначала просверлить направляющее отверстие в центре винта. Затем обратная резьба экстрактора врезается в отверстие для мощного удаления.

Ситуация 2: Удаление болтов со срезанной головкой

Срезанная головка болта возникает, когда гаечный ключ или головка многократно проскальзывают, срезая шестигранные грани. Инструмент больше не может захватить крепеж, и болт остается намертво застрявшим.

Когда головки и ключи не помогают

Стандартные головки полагаются на захват плоских сторон головки болта. Как только грани срезаны, головка просто проворачивается вокруг болта. Приложение большего усилия на этом этапе только усугубляет повреждение. Именно в этот момент становится необходим специальный экстрактор.

Оценка степени повреждения головки

Прежде чем выбрать инструмент, пользователь должен оценить, насколько сильно срезана головка. Некоторые повреждения незначительны, в то время как другие головки могут выглядеть почти круглыми. Современные экстракторы с внешним захватом невероятно эффективны. Некоторые высококачественные наборы экстракторов, часто изготовленные из термообработанной хромомолибденовой стали, могут захватить и удалить головку болта, срезанную до 85%.

Рекомендуемые типы экстракторов и методы работы

Лучшим решением для болта со срезанной головкой является Экстрактор с внешним захватом (Bolt-Out). Эти инструменты для удаления винтов в виде головок специально разработаны для решения этой проблемы.

Требуемый диаметр твердосплавного сверла Для работ с двигателем или коробкой передач болты часто находятся в углублениях. В таких случаях технику следует использовать набор удлиненных (глубоких) экстракторов для болтов. Стандартные головки будут слишком короткими, чтобы добраться до крепежа.

Эти экстракторы надеваются на поврежденную головку. Их внутренние винтовые канавки врезаются в крепеж, когда пользователь прикладывает крутящий момент против часовой стрелки. Эта конструкция не требует сверления и идеально подходит для приложения высокого усилия, необходимого для откручивания упрямого болта. Многие наборы рассчитаны на работу с ударным инструментом, что делает их совместимыми с ударными гайковертами для максимальной эффективности.

Ситуация 3: Удаление заржавевших или корродированных крепежных элементов

Ржавчина действует как мощный клей, сплавляя винт или болт с окружающим материалом. Эта связь может быть прочнее самого крепежа, что делает удаление чрезвычайно трудным. Для преодоления этого требуются химическая помощь и высокий крутящий момент.

Критическая роль проникающей смазки

Проникающая смазка — это важнейший первый шаг для любого заржавевшего крепежа. Ее химическое действие двойное:

• Проникновение: Масло обладает очень низкой вязкостью. Это свойство позволяет ему глубоко просачиваться в узкие зазоры между резьбой благодаря капиллярному эффекту, достигая источника заклинивания.
• Растворение: Специальные компоненты жидкости активно воздействуют на ржавчину и коррозию, растворяя их. Это химическое разрушение ослабляет связь, удерживающую винт на месте.

Для достижения наилучших результатов обильно нанесите проникающую смазку и дайте ей подействовать не менее 15-30 минут, а для особо упрямых винтов — даже несколько часов. Постукивание по головке винта молотком создает вибрации, которые помогают маслу проникнуть глубже.

Почему важен высокий крутящий момент

Крутящий момент — это вращающая сила, прикладываемая к объекту.. Ржавчина значительно увеличивает трение между резьбами, а это означает, что для начала движения и освобождения крепежа требуется гораздо больший крутящий момент. Без достаточного крутящего момента любая попытка удаления, скорее всего, приведет к срыву головки или поломке инструмента.

Рекомендуемые типы экстракторов и методы работы

Для заржавевших крепежных элементов работа требует сочетания подготовки и мощности.

1. Подготовка: Обильно нанесите проникающую смазку и дайте ей время подействовать.
2. Выбор правильного инструмента: Выберите экстрактор, рассчитанный на применение с высоким крутящим моментом.
   • Многошлицевые экстракторы: Они идеально подходят для сломанных винтов, в которых уже просверлено направляющее отверстие. Они обеспечивают максимальный захват и рассчитаны на усилие от ударного гайковерта.
   • Экстракторы с внешним захватом: Если головка цела, но заржавела, то мощный экстрактор с внешним захватом является отличным выбором. Его способность выдерживать высокий крутящий момент делает его идеальным для этой задачи.

Пользователь должен прикладывать медленное, постоянное давление при повороте экстрактора. Это позволяет инструменту сохранять сцепление и преодолевать сопротивление ржавчины, не сломав винт.

Ситуация 4: Удаление сломанных или срезанных винтов

Сломанный или срезанный винт представляет собой наиболее сложный случай для удаления. Головка винта отсутствует, и нет внешней поверхности для захвата. Эта ситуация требует точности, терпения и правильного внутреннего инструмента для удаления винтов для успешного извлечения.

Работа с крепежом без головки

Крепеж без головки — это винт или болт, который сломался из-за чрезмерного крутящего момента или усталости металла. Оставшаяся часть, или стержень, часто находится заподлицо с поверхностью заготовки или ниже ее. Стандартные плоскогубцы или экстракторы с внешним захватом в этом случае бесполезны. Единственное жизнеспособное решение — просверлить центр сломанного винта и использовать внутренний экстрактор Вывернуть его. Этот процесс требует тщательной подготовки, чтобы избежать повреждения окружающего материала или резьбы.

Как подготовить заподлицо поверхность для сверления

Правильная подготовка — самый критический этап для успешного удаления винта. Точное направляющее отверстие необходимо для корректной работы экстрактора.

1. Создание ровной поверхности: Если часть сломанного винта выступает, техник должен сначала использовать шлифовальную машину или напильник, чтобы сделать её идеально заподлицо с заготовкой. Ровная поверхность предотвращает смещение сверла.
2. Разметка центра: Пользователь должен определить точный центр винта. Используйте кернер и молоток, чтобы создать небольшое углубление. Эта выемка направляет сверло и обеспечивает центровку направляющего отверстия. Для неровных или наклёпанных поверхностей, карбидная фреза на вращающемся инструменте может создать более надёжную начальную точку.
3. Сверление направляющего отверстия: Начните сверление маленьким острым сверлом, например, сверлом на 1/8 дюйма (≈3,2 мм). Это начальное отверстие задаёт прямой путь. Сверлильный станок обеспечивает наилучшую точность, но для большинства работ достаточно твёрдой руки.
4. Постепенное увеличение отверстия: Пользователь должен постепенно увеличивать размер сверла в соответствии с инструкцией набора экстракторов. Эта техника постепенного сверления сохраняет центровку отверстия и безопасно удаляет материал. Продолжайте, пока отверстие не достигнет правильного диаметра для выбранного экстрактора.

Профессиональный совет: В крайне сложных ситуациях техник может использовать продвинутые методы. Приварка гайки к верхней части сломанного винта — один из таких методов. Сильный нагрев от сварки помогает разрушить ржавчину, а новая гайка предоставляет поверхность для захвата ключом и выкручивания.

Рекомендуемые типы экстракторов и методы работы

При наличии правильно просверленного направляющего отверстия пользователь может приступить к удалению. Выбор инструмента и техники зависит от состояния винта. В данном руководстве рекомендуются инструменты для удаления винтов, предназначенные для внутреннего захвата.

• Спиральные экстракторы (фрезерные): Это самый распространённый инструмент для удаления сломанных винтов. Пользователь аккуратно вбивает конический экстрактор в направляющее отверстие. Когда пользователь поворачивает инструмент против часовой стрелки с помощью воротка, его агрессивные спиральные канавки врезаются в металл, захватывая винт для извлечения.
• Многошлицевые экстракторы: Для более крупных и упрямых винтов многозубый (сплайн) экстрактор обеспечивает превосходную силу захвата. Этот инструмент — отличный выбор для применений с высоким крутящим моментом и часто может использоваться с ударным гайковёртом для дополнительного усилия. Множественные точки контакта распределяют нагрузку, снижая риск поломки экстрактора.

Эти экстракторы винтов необходимы для такой работы. Следующие техники могут увеличить шансы на успешное удаление:

Освоение этих техник делает удаление винта без головки выполнимой задачей. Правильный экстрактор и методичный подход — ключи к превращению проблемы, останавливающей проект, в мелкий ремонт.

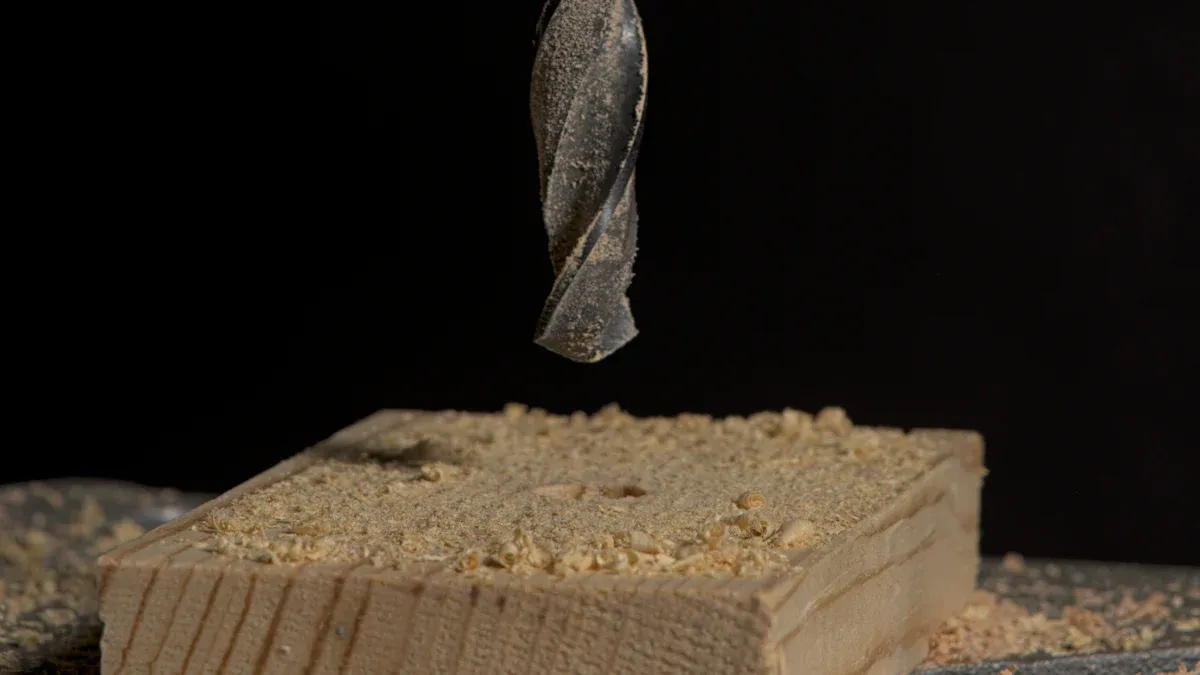

Как использовать экстрактор винтов: Пошаговый процесс

Это руководство предлагает чёткий, методичный подход к использованию экстрактора винтов. Следование этим шагам обеспечивает безопасное и успешное удаление винта, превращая раздражающую проблему в выполнимую задачу. Правильная техника так же важна, как и наличие правильных инструментов для удаления винтов.

Шаг 1: Подготовка и безопасность прежде всего

Правильная подготовка — основа успешного удаления винта. Пользователь должен уделить первостепенное внимание безопасности и создать идеальную рабочую поверхность перед попыткой извлечения.

Необходимые средства защиты: очки и перчатки

Техник всегда должен носить защитные очки, чтобы защитить глаза от металлической стружки. Также рекомендуется использовать прочные перчатки, чтобы защитить руки от острых кромок и обеспечить лучший захват инструмента.

Очистка крепёжного элемента и рабочей зоны

Пользователь должен тщательно очистить повреждённый винт и прилегающую область металлической щёткой и обезжиривателем. Это действие удаляет грязь, ржавчину и налёт, обеспечивая чёткий обзор крепёжного элемента и предотвращая вмешательство загрязнений в процесс удаления.

Создание идеальной метки с помощью кернера

Точная начальная точка критически важна для сверления. Кернер создаёт небольшое углубление, которое предотвращает соскальзывание сверла с центра винта.

1. Разметка центра: Пользователь может начертить две пересекающиеся линии, образующие ‘X’,’ на точном центре винта.
2. Установка инструмента: Техник держит кернер строго перпендикулярно головке винта, располагая его остриё на пересечении линий.
3. Создание метки (кернение): Один уверенный удар молотком по торцу кернера создаёт чёткую метку. Это маленькое направляющее углубление необходимо для следующего шага.

Шаг 2: Сверление направляющего отверстия

Направляющее отверстие — это место, где экстрактор будет захватывать крепёжный элемент. Его точность и размер определяют успех всей операции по удалению.

Выбор правильного размера сверла

Выбор правильного сверла — не игра в угадывание. Производители экстракторов предоставляют таблицу размеров, которая сопоставляет каждый экстрактор с определённым размером сверла. Использование сверла неправильного размера может либо помешать экстрактору захватить винт, либо развальцевать его, сделав удаление невозможным.

Техника прямого и центрированного сверления

Техник должен удерживать сверло идеально выровненным и перпендикулярным поверхности винта. Созданная ранее метка будет направлять сверло. Сверлильный станок обеспечивает наилучшую точность, но твёрдая рука может дать хороший результат.

Контроль скорости сверления и давления

Drilling requires finesse, not brute force. A user should start drilling at a low speed, applying light, steady pressure.

Требуемый диаметр твердосплавного сверла For hard metals, a technician should use a cutting fluid or coolant. This lubricates the bit, prevents overheating, and extends the life of the tool. The goal is controlled cutting, not high-impact force.

Step 3: Inserting the Extractor

With a clean pilot hole drilled, the screw removal tool is ready for insertion. This step seats the extractor so it can grip the damaged screw.

Gently Tapping the Extractor into Place

A user places the tip of the extractor into the pilot hole. The technician then uses a small hammer to gently tap the end of the tool. This action seats the extractor’s flutes into the walls of the drilled hole.

How to Ensure a Snug, Secure Fit

The extractor should feel snug and secure after tapping. It should not wobble. A user must avoid hammering the tool too hard, as this can expand the screw or damage the extractor itself. The goal is to engage the flutes just enough to create a powerful bite for the final removal. These инструментов для удаления винтов are designed for a precise fit.

Step 4: Extracting the Fastener

The final stage of the removal process requires careful application of force. With the extractor tool properly seated, a technician can now back out the damaged screw. This step in how to use a screw extractor is where patience and proper technique pay off, leading to a successful extraction.

Using a Tap Wrench, Socket, or Wrench

The type of drive end on the extractor determines the correct tool for the job. Each tool offers a different level of control and torque for the screw removal.

• Квадратный хвостовик: A technician should use a T-handle tap wrench for an extractor with a square drive. This tool provides excellent feel and balanced, even pressure, which is ideal for a delicate screw removal.
• Hex Drive: An extractor with a hex-shaped head is more versatile. A user can attach a socket, an adjustable wrench, or a combination wrench. This design allows for higher torque, making it suitable for a more stubborn screw. These are common among modern screw removal tools.

Applying Slow, Steady Counter-Clockwise Pressure

Brute force is the enemy of a successful screw removal. A sudden, high-impact force can break the extractor or the screw itself. The key is to apply rotational force slowly and consistently. This method shows how to use a screw extractor effectively.

1. A user attaches the appropriate wrench or T-handle to the end of the extractor.
2. The technician turns the tool counter-clockwise slowly and steadily.
3. As the tool turns, the extractor bites deeper into the screw, increasing its grip.
4. The user continues this steady rotation until the screw is fully removed from the hole.

This gradual pressure allows the extractor to maintain its grip and overcome the friction holding the screw in place.

Troubleshooting If the Extractor Slips

An extractor can sometimes slip if the pilot hole is too large or the screw is extremely seized. If the tool loses its bite, a technician should stop immediately to avoid damaging the extractor or the screw further. One option is to drill a slightly larger pilot hole and use the next size up in the set of screw removal tools.

Advanced Technique: If the extractor tool fails or breaks, a technician may need to resort to more advanced screw removal tools. For a broken screw that is large enough, welding a nut onto the top of the screw shank is a powerful solution. A user attaches an appropriately sized wrench to the welded nut. The technician then applies steady pressure to turn the nut counterclockwise. The heat from welding also helps break the rust bond, providing the leverage needed for the final removal of the screw.

Advanced Techniques and Common Mistakes in This Complete Guide

Even with the best screw removal tools, some fasteners refuse to budge. This section of the complete guide covers advanced techniques for the most difficult jobs and highlights common errors to avoid. Mastering these reliable extraction methods separates a successful removal from a project-ending failure. This guide ensures a user has the knowledge for any screw removal challenge.

Pro Tips for Extremely Stubborn Fasteners

When a screw is severely seized, standard methods may not provide enough force. These professional techniques can overcome the most stubborn screws.

Strategic Application of Heat

Heat is a powerful ally in screw removal. A technician can use a propane torch to carefully heat the material around the screw. This causes the surrounding metal to expand, helping to break the bond of rust or corrosion.

Внимание: When working with aluminum, a user must not let the temperature exceed 392°F (200°C). Excessive heat can soften or weaken the aluminum, causing permanent damage. The goal is to heat the housing, not the screw itself.

Maximizing the Effect of Penetrating Lubricants

The effectiveness of penetrating oil increases dramatically with heat. After heating the area around the fastener, a technician should apply a quality penetrating lubricant. The heat helps the oil seep deeper into the threads. Allowing the oil to sit and then tapping the area with a hammer creates vibrations that further aid penetration, making the final removal easier.

The “Left-Handed Drill Bit” Trick

A left-handed drill bit is an ingenious screw removal tool. This tool cuts in a counter-clockwise direction. As a technician drills the pilot hole, the bit’s rotational force works to unscrew the fastener. In many cases, the friction and bite from the drill bit alone are enough to catch the broken screw and back it out, eliminating the need for a separate screw extractor.

Распространённые ошибки, которых следует избегать

Knowing what not to do is as important as knowing the correct techniques. Avoiding these common pitfalls will prevent further damage to the workpiece and the screw removal tools.

Using the Wrong Size Extractor or Drill Bit

Selecting the wrong size tool is a primary cause of failure. A pilot hole drilled too large leaves insufficient material for the extractor to grip. An extractor that is too small for the screw may lack the strength for removal and snap under pressure. A user must always follow the manufacturer’s size chart.

Drilling the Pilot Hole Off-Center or Too Deep

An off-center pilot hole can damage the threads of the workpiece and cause the extractor to apply uneven force, leading to breakage. A technician must use a center punch to create a precise starting divot. Drilling too deep can also weaken the screw, making it more likely to break during the removal attempt.

Breaking an Extractor in the Hole

Breaking a hardened steel extractor inside a screw creates a very difficult problem. Since screw extractors are extremely hard, a standard drill bit will not work on them. Removal of the broken tool requires specialized equipment.

• A technician can use a solid carbide burr in a die grinder to carefully grind the broken extractor piece away.
• Another option is to use a sharp center punch to try and shatter the brittle extractor, then pick out the pieces.

Приложение слишком большого усилия слишком быстро

Терпение критически важно для успешного выкручивания винта. Распространенной ошибкой является приложение резкого, чрезмерного крутящего момента с помощью гаечного ключа или ударного гайковерта. Этот удар может легко сломать винт или сам экстрактор. Пользователь должен прилагать медленное, постоянное и возрастающее давление против часовой стрелки. Это позволяет инструменту надежно зацепиться и постепенно преодолеть сопротивление.

Пользователь выбирает правильный набор экстракторов для винтов, оценивая проблему с винтом и требуемый тип экстрактора. Качественный набор из закаленной стали — это долгосрочное вложение для любого застрявшего винта или болта. Освоение правильных техник обеспечивает успешное извлечение. Правильные экстракторы и инструменты для удаления винтов, такие как хороший экстрактор, экономят время и защищают заготовку.

Оснастите свой набор инструментов подходящим экстрактором, чтобы избавиться от разочарования из-за поврежденного винта. 🧰

Частые вопросы

Какой экстрактор лучше всего подходит для маленького, сорванного винта?

Экстрактор камаут-типа часто является лучшим выбором для маленьких, слегка сорванных винтов в мягких материалах, таких как дерево. Его двусторонняя конструкция позволяет пользователю сначала обработать головку, а затем быстро выкрутить винт. Спиральные экстракторы также эффективны при более серьезных повреждениях.

Можно ли повторно использовать винтовой экстрактор?

Да, пользователь может использовать высококачественный экстрактор для винтов многократно. Его срок службы зависит от качества материала и правильного использования. Технику следует избегать чрезмерного усилия или использования неподходящего размера, так как это может затупить канавки или привести к поломке инструмента.

Почему сломался мой экстрактор для винтов?

Экстракторы обычно ломаются из-за приложения слишком большого усилия слишком быстро или из-за использования экстрактора, слишком маленького для данной задачи. Закаленная сталь хрупкая и может сломаться под внезапным высоким крутящим моментом. Медленное, постоянное давление необходимо для успешного и безопасного удаления винта.

Обязательно ли левостороннее сверло?

Левостороннее сверло не является строго обязательным, но настоятельно рекомендуется. При сверлении направляющего отверстия его вращение против часовой стрелки иногда может захватить сломанный винт и выкрутить его. Это действие может избавить пользователя от необходимости использовать экстрактор вообще.

В чем разница между спиральными и прямыми экстракторами?

• Спиральный экстрактор: Этот тип имеет агрессивные, конические канавки, которые глубже врезаются при приложении усилия. Он хорошо работает с более мягкими металлами.
• Прямой экстрактор: Эта конструкция использует клиновидный захват, который минимизирует расширение винта. Он идеально подходит для более твердых, хрупких крепежных элементов.

Как пользователю удалить сломанный экстрактор из винта?

Удаление сломанного экстрактора затруднительно, поскольку он изготовлен из закаленной стали.

Примечание: Техник может использовать твердосплавную фрезу в гравере, чтобы аккуратно сточить сломанный кусок. Другой метод предполагает использование острого кернера, чтобы расколоть хрупкий экстрактор.
