A Латунный вертлюг рым-болт является ключевым компонентом в специализированных такелажных и подъемных операциях. Он Рым-болт имеет резьбовую ножку, опорный буртик и вращающуюся на 360 градусов проушину. Мировой рынок промышленных крепежных изделий, включающий такие специализированные рым-болты, по прогнозам достигнет примерно 131,45 млрд долларов США к 2030 году. Вращающаяся способность этих латунных рым-болтов с вертлюгом позволяет им служить динамичными точками надежного крепления. Они безопасно выдерживают угловые нагрузки при подъеме и предотвращают скручивание присоединенных тросов. Конструкция из латунного сплава обеспечивает превосходную коррозионную стойкость, что делает эти литье болтов рым-болты идеальными для морских условий. Являясь ведущим производитель крепежных изделий на заказ, мы специализируемся на производстве высококачественных нестандартные крепежные элементы для удовлетворения разнообразных промышленных потребностей.
Анатомия компонентов и материальный состав латунных рым-болтов с вертлюгом
Понимание конструкции латунных рым-болтов с вертлюгом требует изучения их отдельных частей и материального состава. Каждый компонент выполняет определенную функцию. Выбор материала напрямую влияет на производительность и область применения этих важнейших крепежных элементов. Различные типы и модификации рым-болтов разработаны для конкретных эксплуатационных требований.
Разбор основных компонентов
Четыре основных компонента формируют структуру этих специализированных рым-болтов. Каждая часть вносит вклад в общую прочность и функциональность узла.
Проушина
Проушина — это округлая головка болта. Она обеспечивает надежную точку крепления для крюков, скоб или строп. Ее внутренний диаметр является критическим размером для обеспечения совместимости с такелажным оборудованием.
Вертлюжный механизм
Этот механизм является отличительной особенностью данных рым-болтов. Он позволяет проушине вращаться на полные 360° независимо от тела болта. Это вращение предотвращает скручивание присоединенных тросов и позволяет ориентировать проушину по направлению нагрузки.
Буртик или упор
Буртик, или упор, — это плоский фланец, расположенный в основании проушины. Он находится между проушиной и резьбовой ножкой. Этот компонент передает нагрузку на монтажную поверхность, что делает эти рым-болты пригодными для угловых подъемов.
Резьбовая ножка
Резьбовая ножка — это тело болта. Она ввинчивается в резьбовое отверстие в детали механизма или конструкции. Тип и длина резьбы должны соответствовать принимающему отверстию, чтобы обеспечить надежный и безопасный монтаж для всех рым-болтов.
Анализ материала: Латунные сплавы
Выбор конкретного латунного сплава критически важен для производительности. Различные соотношения меди и цинка дают различные механические и химические свойства, делая определенные марки идеальными для конкретных условий.
Распространенные марки латуни (C360, C464)
Производители часто используют C360 (Автоматная латунь) и C464 (Морская латунь) для этих рым-болтов. C360 обеспечивает исключительную обрабатываемость благодаря содержанию свинца. C464 обеспечивает превосходную прочность и коррозионную стойкость, особенно в морских условиях.
Соотношение меди и цинка и его влияние
Пропорция меди к цинку напрямую влияет на характеристики сплава.
- Прочность: Более высокое содержание цинка, как правило, увеличивает прочность латуни.
- Пластичность: Больше цинка также делает сплав более податливым и легче формуемым.
- Коррозия: Хотя латунь устойчива к коррозии, высокое содержание цинка иногда может приводить к обесцинкованию, при котором цинк выщелачивается из сплава.
Свойства морской латуни
Морская латунь (C464) — яркий пример морского материала для рым-болтов. Ее состав разработан для эффективного сопротивления обесцинкованию и коррозии в соленой воде.
| Марка латуни | Медь (%) | Цинк (%) | Прочность | Коррозионная стойкость |
|---|---|---|---|---|
| C26000 | ~70 | ~30 | Хорошая | Отличная (влажные среды) |
| C46400 | ~60 | ~39 | Высокая | Отличная (морские условия) |
Варианты отделки и покрытия (Никель, Хром)
Некоторые латунные рым-болты с вертлюгом получают дополнительные поверхностные обработки. На рым-болты может быть нанесено никелирование или хромирование. Эти покрытия повышают поверхностную твердость и обеспечивают дополнительный слой защиты от износа и коррозии.
Критические технические характеристики рым-болтов
Выбор правильных латунных рым-болты включает детальный обзор их технических характеристик. Эти параметры определяют пределы производительности компонента и обеспечивают безопасную эксплуатацию. Ключевые области включают грузоподъемность, размерные стандарты и типы резьбы. Тщательное понимание этих деталей необходимо для любого такелажного и подъемного применения.
Грузоподъемность и номинальные нагрузки
Грузоподъемность рым-болты является наиболее критической характеристикой безопасности. Производители указывают четкие номинальные нагрузки, чтобы предотвратить отказ оборудования и обеспечить безопасность персонала. Эти номиналы определяются путем тщательных испытаний и инженерных расчетов.
Предел рабочей нагрузки (WLL)
Рабочий предел нагрузки (WLL) определяет максимальную нагрузку, которую рым-болты могут безопасно выдерживать при нормальном использовании. Этот номинал не является точкой разрушения. Это сертифицированная максимальная грузоподъемность для обычных подъемных операций. Превышение WLL ставит под угрозу структурную целостность рым-болтов и создает значительный риск.
Разрушающая нагрузка (Предельная нагрузка)
Разрушающая нагрузка, или Предельная нагрузка, представляет собой абсолютную максимальную силу, которую рым-болт может выдержать до разрушения или излома. Это значение определяется при разрушающих испытаниях. Оно используется исключительно для инженерных расчетов и никогда не является целью для реальных подъемных операций.
Понимание коэффициентов запаса прочности
Коэффициент запаса прочности обеспечивает критически важный запас прочности для учёта непредвиденных нагрузок или незначительных дефектов материала. Для такелажного оборудования коэффициенты запаса прочности обычно находятся в диапазоне от 4:1 до 7:1. Рабочая нагрузка (WLL) рассчитывается путём деления минимальной разрушающей нагрузки (MBL) на данный коэффициент запаса прочности.
Пример расчёта: Рым-болт с минимальной разрушающей нагрузкой 10 000 фунтов и коэффициентом запаса прочности 5:1 имеет рабочую нагрузку 2 000 фунтов (10 000 фунтов / 5 = 2 000 фунтов). Этот запас обеспечивает надёжную работу.
Влияние угловой нагрузки на рабочую нагрузку
Основное преимущество поворотных рым-болтов — их способность выдерживать угловые нагрузки. В отличие от стандартных рым-болтов, номинальная грузоподъёмность которых значительно снижается с увеличением угла подъёма, поворотные рым-болты сохраняют свою полную номинальную грузоподъёмность. Поворотный механизм позволяет проушине поворачиваться и идеально совмещаться с направлением нагрузки, даже при углах до 90 градусов. Эта особенность устраняет необходимость в сложных пересчётах номинальной грузоподъёмности, требуемых для фиксированных рым-болтов, и обеспечивает доступность максимальной грузоподъёмности для более широкого спектра подъёмных операций.
Стандарты размеров
Стандартизированные размеры обеспечивают совместимость рым-болтов с сопрягаемым оборудованием и монтажными поверхностями. Эти размеры регламентируются отраслевыми стандартами, такими как ASME B18.15.
Диаметр проушины (внутренний и наружный)
Внутренний диаметр проушины должен позволять размещение крюка или скобы, используемых для подъёма. Наружный диаметр связан с общей прочностью и требованиями к зазору для рым-болтов.
Диаметр и длина хвостовика
Диаметр хвостовика определяет прочность болта и размер требуемого резьбового отверстия. Длина хвостовика должна быть достаточной для обеспечения надлежащего зацепления резьбы в монтажном материале без упора в дно или чрезмерного выступа.
В приведённой ниже таблице, основанной на ASME B18.15, показаны типичные допуски размеров для кованых рым-болтов.
| Номинальный диаметр | Длина хвостовика (Мин.) | Длина хвостовика (Макс.) | Внутренний диаметр проушины (Мин.) | Внутренний диаметр проушины (Макс.) |
|---|---|---|---|---|
| 1/4″ | 1.00″ | 1.06″ | 0.69″ | 0.81″ |
| 3/8″ | 1.25″ | 1.38″ | 0.94″ | 1.06″ |
| 1/2″ | 1.50″ | 1.62″ | 1.12″ | 1.25″ |
| 5/8″ | 1.75″ | 1.88″ | 1.31″ | 1.44″ |
Общая высота компонента
Общая высота рым-болтов важна для применений с ограниченным пространством над головой. Этот размер включает проушину, поворотный корпус и буртик.
Размеры буртика
Диаметр и толщина буртика имеют критическое значение. Буртик распределяет нагрузку на монтажную поверхность. Буртик большего размера обеспечивает большую опорную поверхность, что необходимо для восприятия номинальной нагрузки.
Спецификации резьбы
Резьба рым-болтов обеспечивает надёжное соединение с базовым материалом. Использование правильного типа резьбы и обеспечение надлежащего зацепления являются обязательными условиями для безопасного монтажа.
Стандарт унифицированной резьбы (UNC/UNF)
В Соединённых Штатах в рым-болтах обычно используется Стандарт унифицированной резьбы.
- UNC (Унифицированная крупная резьба): Крупная резьба более распространена, устанавливается быстрее и более устойчива к незначительным повреждениям резьбы. Распространённые размеры включают 1/4″-20 и 3/8″-16.
- UNF (Унифицированная мелкая резьба): Мелкая резьба обеспечивает более высокую прочность на растяжение и лучшее сопротивление ослаблению из-за вибрации.
Стандарт метрической резьбы (M-профиль)
Стандарт метрической резьбы используется во всём мире и обозначается буквой “M”, за которой следует номинальный диаметр в миллиметрах (например, M8, M10, M12). Метрические рым-болты доступны в широком диапазоне размеров, от M6 до M36 для тяжёлых условий эксплуатации.
Требования к глубине зацепления резьбы
Правильное зацепление резьбы жизненно важно для достижения рым-болтами их полной грузоподъёмности. Требуемая глубина зависит от материала, в который ввинчивается болт. Недостаточное зацепление может привести к срыву резьбы под нагрузкой.
- Латунь или чугун: Минимальное зацепление должно составлять от 1,5 до 2,0 раз номинальный диаметр болта.
- Сталь: Минимальное зацепление должно составлять От 1,0 до 1,5 раз номинальный диаметр болта.
- Алюминий: Минимальное зацепление должно составлять От 2,0 до 2,5 раз номинальный диаметр болта.
Соблюдение этих рекомендаций гарантирует, что соединение будет достаточно прочным, чтобы выдерживать расчетную нагрузку.
Эксплуатационные характеристики рым-болтов из латуни
Характеристики латунных поворотных рым-болтов рым-болты выходят за рамки их грузоподъемности. Их материальный состав придает им отличительные свойства, делающие их пригодными для специализированных промышленных применений. Эти свойства включают коррозионную стойкость, определенные механические прочностные характеристики и другие уникальные атрибуты.
Коррозионная стойкость
Латунь обладает превосходной коррозионной стойкостью, что является ключевым фактором для ее использования в сложных условиях. Конкретный сплав и условия эксплуатации определяют ее долговременную долговечность.
Рабочие характеристики в морской среде
Латунь является популярным выбором для морского оборудования. Она сопротивляется коррозии от соленой воды гораздо лучше, чем стандартный чугун. Однако ее рабочие характеристики зависят от конкретного сплава. Рым-болты морского класса из латуни, такие как изготовленные из морской латуни (C464), содержат элементы, препятствующие обесцинкованию. Этот процесс ослабляет материал за счет вымывания цинка.
| Материал | Скорость коррозии (мм/год) | Срок службы в соленом воздухе (лет) | Восприимчивость к хлоридам/обесцинкованию |
|---|---|---|---|
| Нержавеющая сталь | Менее 0,002 | Более 50 | Устойчивость к окислению при содержании хлоридов ниже 0,03% |
| Латунь (C260/C37700) | Быстрее, чем нержавеющая сталь | 30 | Ослабевает при 0,5 ppm хлоридов, склонна к обесцинкованию |
Сопротивление атмосферной коррозии
Латунь образует защитную патину при воздействии атмосферы. Этот тонкий слой окисления защищает основной металл от дальнейшей коррозии. Это самозащитное качество обеспечивает длительный срок службы таких рым-болтов как в помещении, так и на открытом воздухе.
Учет гальванической коррозии
Инженеры должны учитывать гальваническую коррозию при использовании латунных рым-болтов вместе с другими металлами. Когда два разнородных металла находятся в контакте в присутствии электролита (например, соленой воды), один из них может корродировать быстрее. Латунь является относительно благородным металлом, поэтому она может ускорять коррозию менее благородных металлов, таких как алюминий или оцинкованная сталь.
Механические свойства
Механические свойства латуни определяют ее прочность и способность выдерживать физические нагрузки. Эти значения имеют решающее значение для обеспечения безопасной работы рым-болтов под расчетными нагрузками.

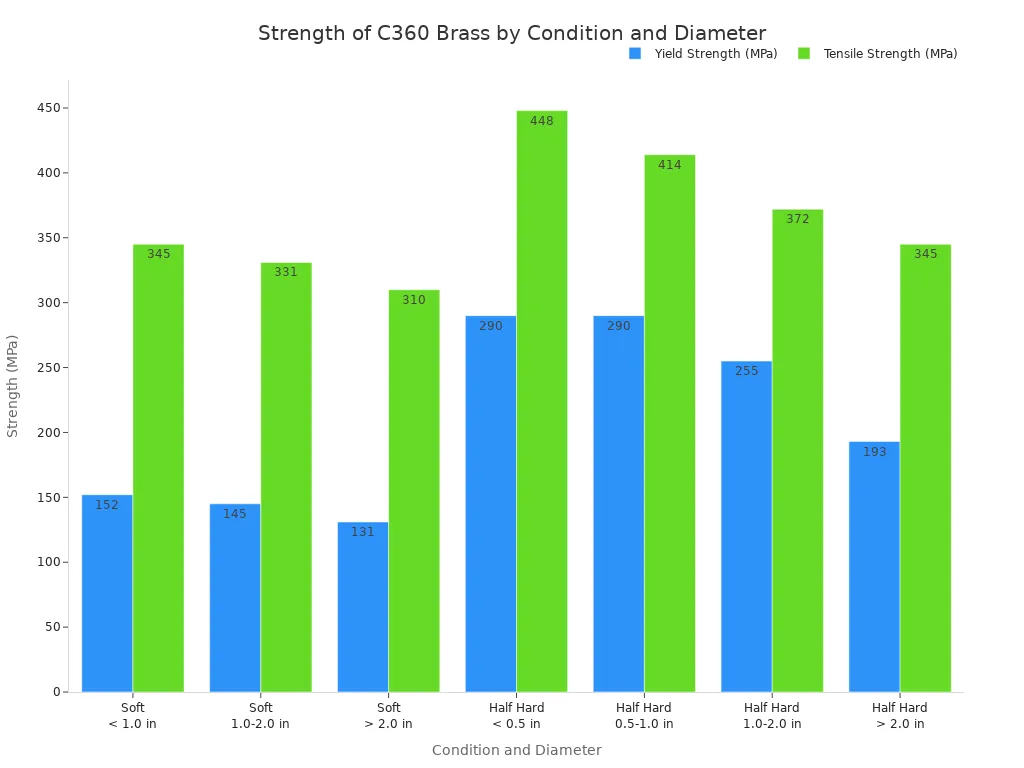

Предел прочности и предел текучести
Предел прочности — это максимальное напряжение, которое материал может выдержать до разрушения. Предел текучести — это точка, в которой материал начинает необратимо деформироваться. Для латуни C360, эти свойства варьируются в зависимости от состояния материала (термообработки) и диаметра. Более твердые состояния обеспечивают более высокую прочность, что делает их подходящими для более требовательных рым-болтов.
Твердость (Роквелл/Бринелль)
Твердость измеряет сопротивление материала поверхностному вдавливанию и царапанию. Более твердые латунные рым-болты более устойчивы к износу и поверхностным повреждениям. Это свойство часто измеряется по шкалам Роквелла B или Бринелля.
Пластичность и ковкость
Пластичность — это способность материала растягиваться без разрушения, в то время как ковкость — это его способность к формообразованию. Латунь обладает как пластичностью, так и ковкостью. Это позволяет производителям формовать ее в сложную форму таких рым-болтов без создания внутренних напряжений, которые могут привести к разрушению.
Специальные свойства
Латунь обладает уникальными свойствами, которые делают ее единственным жизнеспособным выбором для определенных опасных или чувствительных применений.
Искробезопасные характеристики
Одной из наиболее важных особенностей латунных рым-болтов является их искробезопасность. Удар о стальную поверхность не вызовет искры. Это делает их необходимыми для обеспечения безопасности в средах с легковоспламеняющимися материалами.
- Нефтегазовые месторождения
- Химические заводы
- Зерновые силосы и погрузочно-разгрузочные сооружения
- Горнодобывающие предприятия с горючей пылью
- Заводы по производству красок и лаков
Антимикробная эффективность
Медь и ее сплавы, включая латунь, обладают естественными антимикробными свойствами. Они способны уничтожать широкий спектр вредных бактерий, вирусов и грибков при контакте.
Научные исследования подтверждают, что поверхности из медных сплавов значительно снижают количество бактерий, включая устойчивые к множеству лекарств штаммы, такие как MRSA. Это делает латунные рым-болты ценным компонентом в медицинских учреждениях или на предприятиях пищевой промышленности для ограничения поверхностного загрязнения.
Электропроводность и теплопроводность
Латунь является хорошим проводником как электричества, так и тепла. Хотя это не является первостепенным фактором для большинства подъемных операций, это может иметь значение в специализированных электротехнических или производственных средах, где эти свойства играют роль.
Критерии выбора для применения
Выбор правильного латунного поворотного рым-болта рым-болты является критически важным инженерным решением. Системный подход обеспечивает безопасность и оптимальную производительность. Этот процесс включает анализ нагрузки, условий эксплуатации и требований к физическому монтажу.
Соответствие болта нагрузке
Основная функция таких рым-болтов — выдерживать определенную нагрузку. Тщательная оценка действующих сил является первым шагом в процессе выбора.
Расчет общей нагрузки
Инженеры должны рассчитать общую нагрузку, которую будут нести рым-болты. Этот расчет включает вес поднимаемого объекта плюс любое такелажное оборудование, такое как стропы, скобы или крюки. Грузоподъемность выбранного компонента всегда должна превышать этот общий расчетный вес.
Статическая и динамическая нагрузка
Характер нагрузки существенно влияет на выбор.
- Статическая нагрузка: Неподвижная нагрузка, прикладывающая постоянную, неизменную силу.
- Динамическая нагрузка: Нагрузка, изменяющаяся вследствие движения, такого как подъем, раскачивание или перемещение. Динамические силы превышают статические.
Учет ударных нагрузок
Пользователи должны предотвращать ударные нагрузки любой ценой. Ударная нагрузка возникает при внезапных остановках, падениях или резких изменениях направления. Эти события создают опасную нагрузку, которая может экспоненциально увеличить натяжение на проушинах.
Мгновенное изменение нагрузки, превышающее 10% от номинальной рабочей нагрузки является опасной ударной нагрузкой. Это условие аннулирует обычные рекомендации по рабочей нагрузке для рым-болтов. Несущая способность компонента снижается, что создает высокий риск отказа.
Факторы окружающей среды и эксплуатации
Рабочие характеристики латунных рым-болтов в значительной степени зависят от окружающей среды. Эти факторы могут повлиять на целостность материала и срок службы.
Температурный диапазон
Латунь может становиться хрупкой при крайне низких температурах и терять прочность при высоких температурах. Пользователи должны убедиться, что рабочая температура применения находится в безопасном диапазоне, указанном для латунного сплава.
Воздействие химических веществ
Хотя латунь обладает хорошей химической стойкостью, некоторые агрессивные химические вещества могут вызывать коррозию. Планировщики должны подтвердить совместимость материала с любыми химическими веществами, присутствующими в рабочей среде, чтобы обеспечить долгосрочную надежность точек крепления.
Использование внутри и снаружи помещений
Латунь хорошо работает как в помещении, так и на открытом воздухе. Наружное использование приведет к образованию естественной защитной патины на материале, которая защищает его от дальнейшей атмосферной коррозии. Это делает рым-болты долговечным выбором для наружного применения.
Выбор правильного размера и резьбы
Правильное механическое соответствие является обязательным условием безопасности. Размер и резьба рым-болтов должны идеально соответствовать ответному отверстию для достижения полной номинальной нагрузки.
Подготовка ответного отверстия
Правильная подготовка ответного отверстия необходима для прочности. Толщина стенки основного материала определяет наилучший подход.
- Сталь: Нарезание резьбы непосредственно в материале подходит для толщин более 10 мм.
- Алюминий: Нарезание резьбы непосредственно в материале подходит для статических сборок толщиной более 7,5 мм, но для интенсивного циклического использования предпочтительнее вставки.
- Пластмассы: Для всех пластмасс требуются резьбовые вставки, так как пластмассовая резьба склонна к срыву.
Проверка совместимости резьбы
Покрытия поверхности могут изменять размеры резьбы. Крайне важно выбрать правильный класс точности резьбы, чтобы компенсировать толщину гальванического или порошкового покрытия.
| Применение | Класс точности резьбы | Ощущение при сборке | Когда использовать |
|---|---|---|---|
| Общая сборка | 6H/6g | Умеренное усилие при начале закручивания | Выбор по умолчанию |
| Покрытые детали | 6H/5g6g | Легкое начало закручивания вручную | После анодирования/покрытия |
| Монтаж в полевых условиях | 6H/5g6g | Легко закручивается в загрязненных условиях | Доступ для обслуживания |
Выбор соответствующей длины стержня
Длина стержня должна быть достаточной для правильного зацепления резьбы. Минимальная глубина зацепления зависит от основного материала. Например, для стали требуется зацепление не менее 1,0 диаметра болта, в то время как для алюминия требуется 1,5 диаметра. Это гарантирует, что соединение достаточно прочное, чтобы выдержать расчетную нагрузку.
Инструкции по монтажу и технике безопасности
Правильная установка и соблюдение правил техники безопасности имеют первостепенное значение для работы латунных поворотных рым-болтов. Дисциплинированный подход, от первоначального осмотра до окончательной затяжки, гарантирует, что эти компоненты функционируют как надежные и безопасные точки крепления. Следование установленным процедурам предотвращает отказ оборудования и защищает персонал.
Предмонтажный осмотр
Перед любой установкой тщательный визуальный осмотр является обязательным первым шагом. Этот рутинный осмотр помогает выявить дефекты, которые могут поставить под угрозу безопасность и несущую способность рым-болтов. Этот критически важный процесс осмотра никогда нельзя пропускать.
Проверка на повреждение резьбы
Пользователи должны тщательно осмотреть резьбу на наличие любых признаков повреждения. Прогонка гайки по резьбе может помочь обнаружить шероховатость или заедание. Любая сорванная, перекрещенная или неполная резьба предотвратит правильное зацепление и снизит удерживающую способность рым-болтов.
Осмотр на наличие трещин или деформации
Необходим детальный осмотр всего компонента для выявления любых физических дефектов. Любой дефект снижает структурную целостность рым-болтов. Ключевыми индикаторами неисправной детали являются:
- Изгибы, трещины или скручивания: Ищите любые волосяные трещины на стержне или проушине, изогнутые стержни или скрученный корпус.
- Поверхностные дефекты: Проверьте наличие наплывов, швов или других неровностей, возникших в процессе производства.
- Заедание (галловка): Осмотрите резьбу на наличие приподнятого или разорванного материала, что указывает на проблему.
- Вмятины или искажения: Осмотрите головку и буртик на наличие вмятин или выпуклостей, которые могут препятствовать правильной посадке.
Проверка функциональности поворотного механизма
Поворотный механизм должен вращаться на полные 360° плавно и без заедания. Тугой или скрипящий поворот указывает на внутреннюю проблему. Эта функциональность необходима для правильной ориентации рым-болтов относительно нагрузки. Правильный осмотр это подтверждает.
Правильная техника установки
Правильная техника установки гарантирует, что рым-болты могут безопасно выдерживать свою номинальную нагрузку. Каждый шаг, от посадки буртика до приложения правильного крутящего момента, имеет решающее значение для соответствия стандартам безопасности.
Установка заплечика вплотную
Заплечик (буртик) рым-болтов должен полностью прилегать к монтажной поверхности.
Зазор между заплечиком и поверхностью чрезвычайно опасен. Этот зазор препятствует сопротивлению заплечика изгибающим нагрузкам при угловом подъеме. Данное состояние резко снижает грузоподъемность болта и может привести к внезапному разрушению под нагрузкой.
Обеспечение правильного момента затяжки

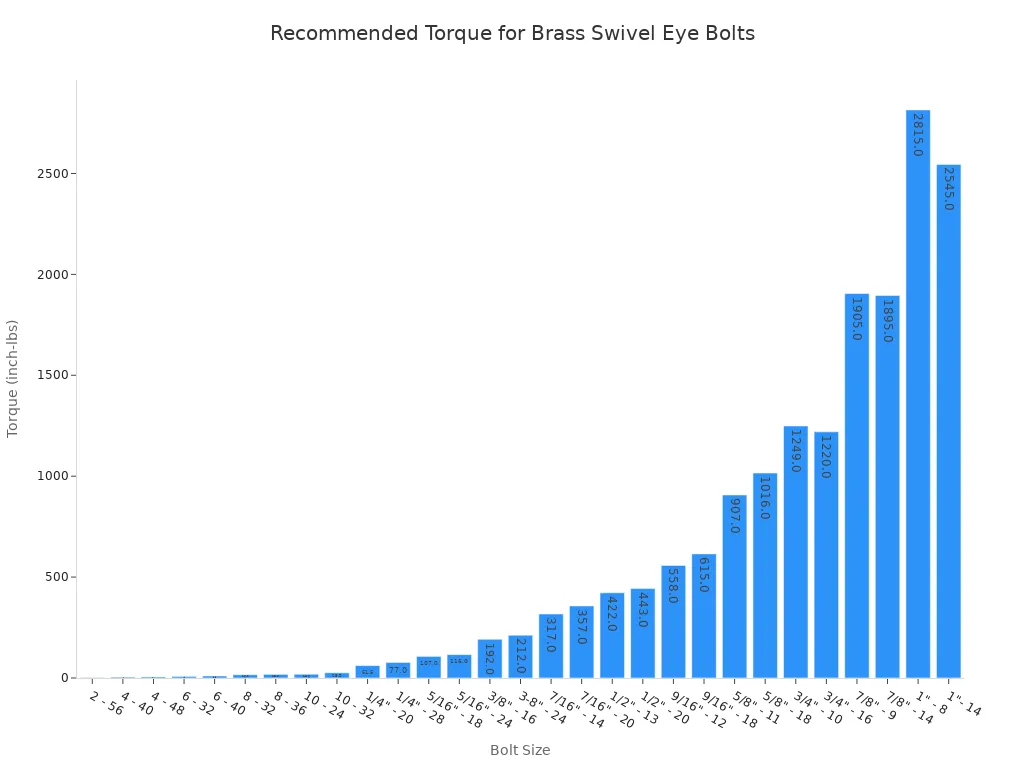

Применение правильного момента затяжки крайне важно. Перетягивание может сорвать латунную резьбу, а недотягивание может привести к ослаблению рым-болтов. Пользователи всегда должны использовать калиброванный динамометрический ключ. Требуемый момент затяжки варьируется в зависимости от размера болта и материала резьбового отверстия.
| Размер болта | Момент для латуни (фунт-дюймы) |
|---|---|
| 1/4″ – 20 | 61.5 |
| 5/16″ – 18 | 107.0 |
| 3/8″ – 16 | 192.0 |
| 1/2″ – 13 | 422.0 |
| 5/8″ – 11 | 907.0 |
Совмещение с направлением нагрузки
Поворотный механизм позволяет проушине поворачиваться в сторону нагрузки. Однако монтажники должны изначально ориентировать проушину в общем направлении тяги. Эта практика минимизирует начальное напряжение на компонентах шарнира при первоначальном приложении нагрузки.
Распространенные случаи неправильного использования и ограничения
Понимание ограничений латунных поворотных рым-болтов так же важно, как и знание правил их установки. Неправильное использование может привести к катастрофическому отказу.
Превышение рабочего предела нагрузки
Рабочий предел нагрузки (РПН) — это максимальная безопасная нагрузка. Этот предел никогда не должен превышаться. Пользователи должны учитывать общий вес, включая все такелажные приспособления, чтобы гарантировать, что нагрузка остается ниже РПН.
Боковая нагрузка на болты без заплечика
Поворотные рым-болты имеют заплечик и предназначены для угловой нагрузки. Однако пользователи никогда не должны прикладывать боковую нагрузку к рым-болту без заплечика (обычной конструкции). Это действие приведет к изгибу или поломке болта.
Использование в условиях сильной вибрации
Постоянная вибрация со временем может привести к ослаблению любого резьбового крепежа. В таких условиях необходимы периодические проверки для подтверждения момента затяжки. Нанесение подходящего фиксатора резьбы также может помочь сохранить надежное соединение.
Применимые стандарты и сертификаты для латунных поворотных рым-болтов
Соблюдение установленных стандартов и сертификатов не подлежит обсуждению в мире такелажных и подъемных работ. Эти документы обеспечивают основу для контроля качества производства и проверки характеристик. Они гарантируют, что латунные поворотные рым-болты соответствуют критически важным стандартам безопасности и надежно функционируют под указанными нагрузками. Покупатели и конечные пользователи полагаются на эту документацию для гарантии целостности продукта.
Отраслевые стандарты и спецификации
Несколько ключевых отраслевых стандартов регулируют конструкцию, материалы и испытания рым-болтов. Эти спецификации создают базовый уровень качества и совместимости в отрасли.
ASME B18.15 (Для кованых рым-болтов)
Стандарт Американского общества инженеров-механиков (ASME) B18.15 устанавливает требования к кованым рым-болтам. Он в основном фокусируется на размерах и грузоподъемности. Стандарт охватывает кованые резьбовые рым-болты из углеродистой и нержавеющей стали, предназначенные в основном для подъемных работ. Хотя стандарт написан для стали, его принципы размеров часто используются в качестве ориентира для высокопрочных латунных рым-болтов. Стандарт гарантирует, что физические размеры, такие как диаметр головки, соответствуют номинальному размеру болта.
Стандарт предоставляет подробные допуски на размеры для каждого аспекта компонента.
| Номинальный размер | Длина стержня (L) | Диаметр головки (A, макс.) | Диаметр головки (A, мин.) |
|---|---|---|---|
| 4 | 3/16″ | 0.212″ | 0.191″ |
| 6 | 3/16″ | 0.262″ | 0.238″ |
| 8 | 1/4″ | 0.312″ | 0.285″ |
| 10 | 5/16″ | 0.362″ | 0.333″ |
ASTM B16/B98 (Латунный пруток, прут и профили)
Стандарты ASTM International фокусируются на самом сырье. ASTM B16 (для автоматной латуни) и ASTM B98 (для медно-кремниевого сплава) определяют требуемый химический состав и механические свойства латунных сплавов, используемых для изготовления рым-болтов. Эти стандарты гарантируют, что основной материал изначально обладает правильной прочностью, пластичностью и коррозионной стойкостью.
ISO 3266 (Рым-болты для подъема)
Международная организация по стандартизации (ISO) 3266 предоставляет спецификации для рым-болтов общего назначения класса 4. Это глобальный аналог стандартов, таких как ASME. Этот стандарт определяет требования к материалам, размерам, механическим свойствам и методам испытаний, обеспечивая стабильный уровень качества для продукции, используемой на международном уровне.
Сертификаты производителя
Сертификаты — это документы, предоставляемые производителем, которые подтверждают, что конкретная партия рым-болтов соответствует соответствующим стандартам. Они обеспечивают прослеживаемость и гарантию качества.
Сертификат соответствия
Сертификат соответствия (CoC) — это официальное заявление производителя. В нем указывается, что поставляемая продукция соответствует спецификациям, изложенным в заказе на покупку, и соответствующим отраслевым стандартам. Это общее заявление о соответствии качества.
Отчеты об испытаниях материалов (MTR)
A Отчет об испытаниях материалов (MTR) предлагает гораздо более глубокий уровень детализации. Этот документ обеспечивает полную прослеживаемость вплоть до партии исходного материала или “пла́вки”. Он включает критически важные данные, подтверждающие качество материала.
- Номер плавки материала: Уникальный код для отслеживания конкретной партии материала.
- Марка материала: Подтверждает конкретный латунный сплав (например, C360, C464).
- Механические свойства: Перечисляет проверенные значения предела прочности при растяжении и предела текучести.
- Химические требования: Подробно описывает точный химический состав сплава.
Сертификат испытаний под нагрузкой
Данный сертификат является окончательным доказательством возможностей рым-болта. Он подтверждает, что образцы из производственной партии прошли физические испытания для проверки их рабочего предельного груза (РПГ) и предельной прочности на разрыв. Этот документ имеет решающее значение для применений, где недопустим отказ.
Ключевые технические характеристики определяют правильные латунные поворотные рым-болты для конкретной нагрузки. Рабочий предельный груз (РПГ) определяет безопасную нагрузку, которую могут выдерживать эти рым-болты. Поворотная функция помогает рым-болтам справляться с угловой нагрузкой.
Важно: Правильная установка гарантирует, что рым-болты выдержат расчетную нагрузку. Уникальные свойства этих рым-болтов делают их идеальными для опасных сред, где безопасная нагрузка имеет первостепенное значение.
Частые вопросы
Почему выбирают латунь вместо нержавеющей стали для рым-болтов?
Латунь обладает важными свойствами: искробезопасность и антимикробность. Это обязательный материал для определенных опасных сред. Нержавеющая сталь обеспечивает превосходную коррозионную стойкость в других применениях. Выбор полностью зависит от эксплуатационных потребностей и требований безопасности.
Можно ли использовать эти рым-болты для угловых подъемов?
Да. Поворотный механизм позволяет проушине сориентироваться по направлению нагрузки. Эта конструкция делает данные рым-болты с буртиком идеальными для угловых подъемов.
Они сохраняют полный рабочий предельный груз (РПГ) при углах до 90 градусов, в отличие от фиксированных рым-болтов, которые требуют значительного снижения номинала.
Что произойдет, если перетянуть латунный рым-болт?
Перетягивание может сорвать мягкую латунную резьбу. Это повреждение снижает прочность соединения и может привести к отказу под нагрузкой. Пользователи всегда должны использовать калиброванный динамометрический ключ для приложения правильного усилия к этим компонентам.
Как часто следует проверять эти компоненты?
Пользователи должны проводить визуальный осмотр перед каждым использованием. Обязателен тщательный осмотр рым-болтов на предмет износа, повреждений и правильной работы поворотного механизма. Регулярные проверки обеспечивают безопасность и надежность эксплуатации.
Все ли латунные рым-болты являются искробезопасными?
Да, все стандартные латунные сплавы по своей природе являются искробезопасными. Это свойство материала делает латунные рым-болты необходимыми для безопасности во взрывоопасных или легковоспламеняющихся средах, где искра от стали может привести к катастрофе.
Какую спецификацию проверять в первую очередь?
Рабочий предельный груз (РПГ) является наиболее важной спецификацией. Он определяет максимальную безопасную нагрузку. Пользователи должны убедиться, что общий вес никогда не превышает РПГ рым-болтов, чтобы предотвратить отказ оборудования и обеспечить безопасность персонала.
