Определение и типы анкерных болтов

Анкерный болт — это механический анкер, предназначенный для надежного крепления в твердых материалах, таких как бетон. При затягивании он расширяет гильзу, прижимая ее к стенкам отверстия, что создает мощную силу трения. История анкерного крепежа обширна; первые анкерные болты для усиления конструкций появились в 1872 году. Сегодня мировой рынок болтов, включая различные их Анкерные болты, достиг, по оценкам, 47,89 миллиарда долларов США в 2024 году. Многие области применения требуют конкретных анкерные болты, что приводит проекты к производитель крепежных изделий на заказ для специальные анкерные болты. Эти анкерные болты критически важны для структурной целостности и безопасности проекта.

Принцип работы анкерного болта

Надежность анкерного болта основана на фундаментальных принципах физики. Его конструкция остроумно преобразует вращательное усилие в мощное радиальное давление. Это давление создает огромную силу трения, надежно фиксируя анкер в основном материале. Понимание этого механизма является ключом к оценке его удерживающей способности и правильному выбору анкера для любой задачи.

Основной принцип работы

Анкерный болт работает по простой, но эффективной механической концепции: расклиниванию. Затягивание болта или гайки втягивает конический клин в расширительную гильзу. Это действие заставляет гильзу расширяться наружу, плотно прижимая ее к стенкам предварительно просверленного отверстия.

Создание силы трения

Удерживающая способность анкера напрямую зависит от силы трения. Эта сила является произведением нормальной силы (радиального давления от гильзы) и коэффициента статического трения между анкером и основным материалом. Механика процесса включает несколько ключевых понятий:

• Коэффициент статического трения (μs) больше коэффициента кинетического трения (μk). Это означает, что для начала движения требуется большее усилие, чем для его поддержания, что обеспечивает анкеру первоначальную мощную фиксацию.
• Передача усилия между соединяемыми пластинами происходит в основном за счет этого трения.
• . Как только приложенная нагрузка превышает способность трения, элементы начинают проскальзывать до тех пор, пока нагрузка не будет воспринята непосредственно стержнем болта.

Роль крутящего момента и расширения

Приложение крутящего момента к гайке или головке болта является катализатором расширения. Эта вращательная энергия тянет клин болта, создавая расширение, которое генерирует нормальную силу. Геометрия несущей системы также может значительно усиливать нагрузки. Например, небольшой провис цепи между двумя анкерными болтами может увеличить осевую нагрузку на каждый болт в несколько раз. Этот “эффект усилителя силы” представляет собой баланс моментов, демонстрирующий, как, казалось бы, незначительные детали установки могут кардинально влиять на нагрузки, которые должен выдерживать анкер.

Ключевые компоненты анкерного болта в сборе

Стандартная Анкерный болт в сборе состоит из нескольких конструктивно спроектированных деталей, работающих в унисон. Каждый компонент играет определенную роль в создании надежного и долговечного соединения. Качество материала каждой детали критически важно для производительности, особенно в сложных условиях эксплуатации.

Резьбовой болт или шпилька

Резьбовой болт или шпилька является сердцевиной анкерного болта в сборе. Он обеспечивает прочность на растяжение для восприятия нагрузки и имеет резьбу для зацепления с гайкой. Затягивание этого компонента инициирует процесс расширения. Производители часто изготавливают эти болты из высококачественной нержавеющей стали, причем марки 304 и 316 Нержавеющая сталь являются распространенным выбором благодаря своей прочности и коррозионной стойкости.

Расширительная гильза или обойма

Расширительная гильза представляет собой металлический цилиндр, надеваемый на болт. Она сконструирована так, чтобы расширяться при втягивании в нее клина. Это расширение прижимает гильзу к стенкам отверстия, создавая трение, которое удерживает весь анкерный болт в сборе на месте. Для гильз часто используются такие материалы, как нержавеющая сталь марки 304, для обеспечения долговечности.

Расширительный клин или конус

Расширительный клин — это конический компонент, расположенный на конце болта. При затягивании болта этот конус втягивается в гильзу, заставляя ее расширяться. Угол и материал клина точно рассчитаны для обеспечения плавного и эффективного расширения. Для этой критически важной детали часто указываются высококачественные материалы, такие как AISI 316 / A4 Нержавеющая сталь, .

Гайка и шайба

Гайка и шайба работают вместе для фиксации крепежного элемента. Шайба распределяет нагрузку от гайки по поверхности закрепляемого объекта, предотвращая повреждения. При закручивании гайка прикладывает необходимый крутящий момент к болту, приводя в действие весь анкерный механизм.

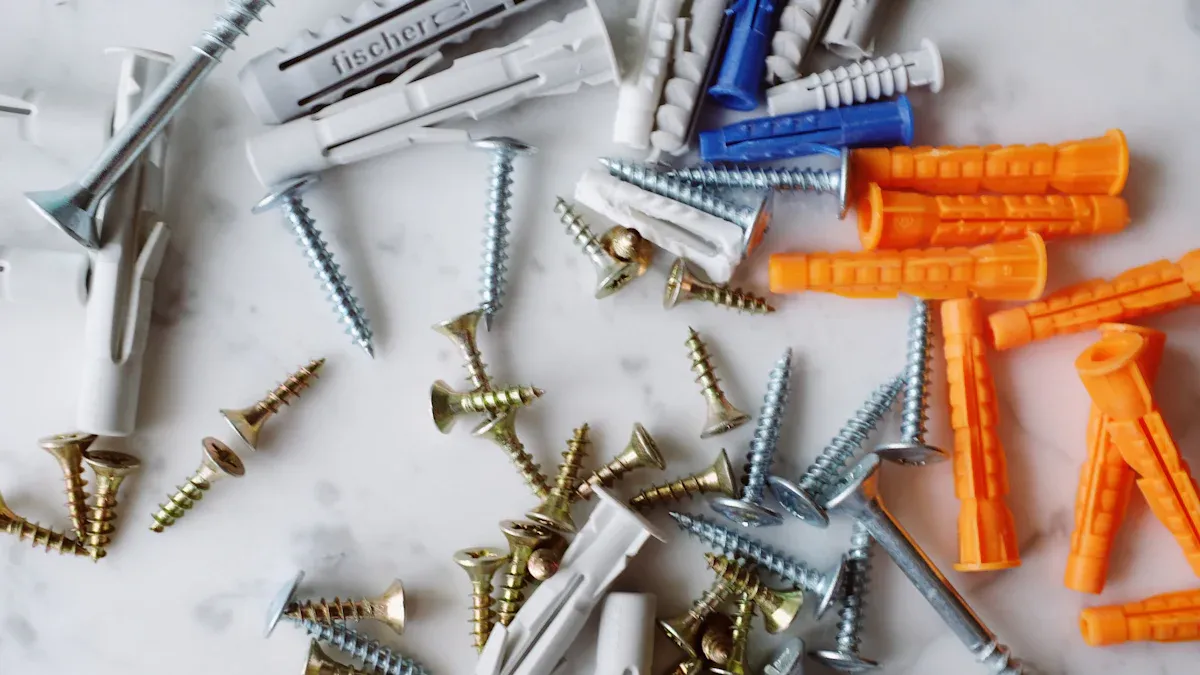

Основные типы анкерных болтов

Профессионалы выбирают из Существуют различные типы анкерных болтов , выбираемые в зависимости от конкретных требований проекта. Каждый анкер имеет уникальную конструкцию, механизм удержания и идеальную область применения. Понимание этих различий имеет решающее значение для обеспечения безопасной и долговечной установки. Три наиболее распространенных типа — это клиновые анкеры, гильзовые анкеры и забивные анкеры.

Клиновые анкеры

Клиновые анкеры Клиновые анкеры являются основным выбором для тяжелого крепления в твердый бетон. Их конструкция обеспечивает исключительную прочность на растяжение и срез, что делает их незаменимыми для структурных применений. Эти мощные крепежные элементы являются краеугольным камнем современного строительства.

Механизм и конструкция

Конструкция клиновые анкеры клиновых анкеров.

проста, но надежна. Анкер состоит из резьбовой шпильки с коническим концом и расширительной обоймы, надетой на нее. Монтажник помещает анкер в предварительно просверленное отверстие и затягивает гайку. Это действие тянет шпильку вверх, втягивая конус в обойму. Обойма затем расширяется наружу, плотно заклиниваясь в стенках бетонного отверстия. Это создает огромную силу трения, фиксируя анкер на месте. клиновые анкеры Производители выпускают клиновые анкеры, в соответствии со.

Области применения

Стандарт на материалы для болтов из легированной и нержавеющей стали клиновые анкеры DIN 7452

• Немецкий стандарт на клиновые распорные анкеры
• Высокая несущая способность
• клиновых анкеров
• делает их идеальными для крепления тяжелых предметов. Типичные области применения включают:

Крепление конструкционных стальных колонн и балок

Монтаж тяжелого оборудования и промышленных установок клиновые анкеры Фиксация стеллажных систем на складах.

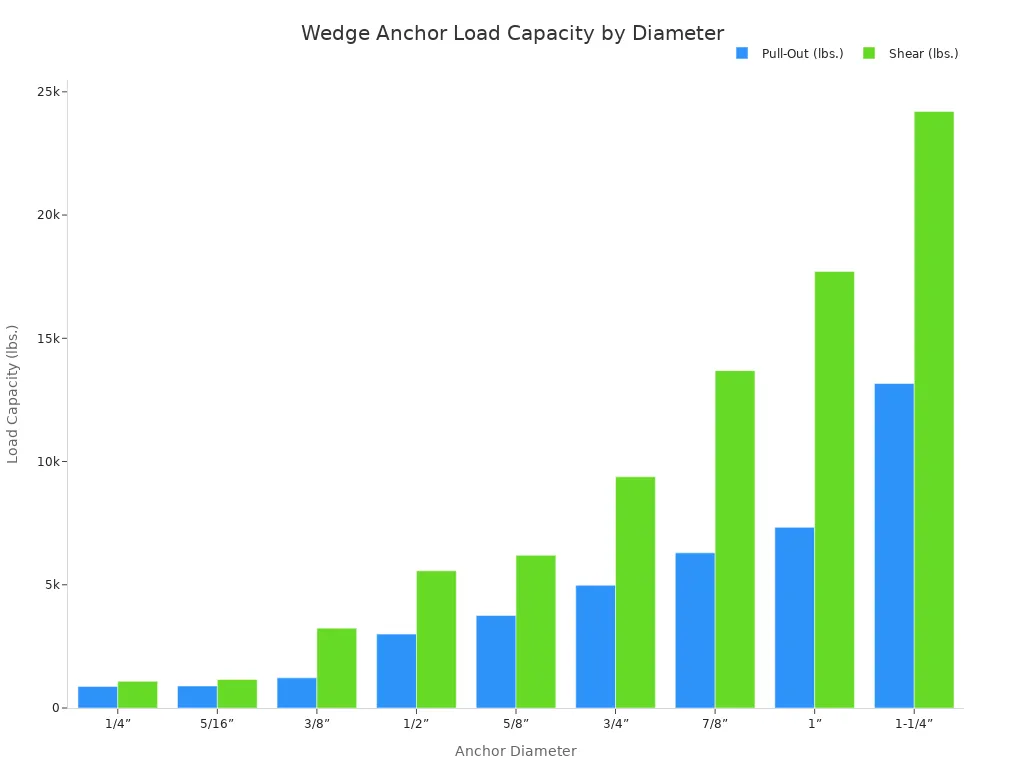

Примечание: Приведённые значения представляют предельные нагрузки для бетона марки 2000 PSI. Специалисты обычно применяют коэффициент запаса прочности 4:1 для определения безопасной рабочей нагрузки.

Однако, клиновые анкеры имеют ограничения. Они разработаны исключительно для монолитного бетона и демонстрируют низкую эффективность в более мягких материалах, таких как кирпич или строительные блоки. Установка клиновые анкеры требует точного контроля крутящего момента; чрезмерная затяжка создаёт напряжение в бетоне и снижает надёжность соединения. Надёжность клиновые анкеры делает их предпочтительным выбором для ответственных работ. Для тяжёлых нагрузок, клиновые анкеры часто являются оптимальным решением. Прочность клиновые анкеры является непревзойдённой во многих ситуациях.

Распорные анкеры

Гильзовые анкеры — это универсальные крепёжные элементы, подходящие для широкого спектра основных материалов, включая бетон, кирпич и блоки. Их конструкция обеспечивает надёжную работу при средних нагрузках. Адаптивность гильзовые анкеры делает их популярным выбором для общего крепежа.

Механизм и конструкция

Сборка анкерной втулки включает в себя болт или шпильку с резьбой, гайку, шайбу и расширительную втулку на всю длину. При затягивании болта монтажником, конусообразный расширитель в его основании втягивается во втулку. Это действие заставляет всю втулку расширяться наружу по всей длине, создавая надёжное сцепление со стенками отверстия. Такое расширение по всей длине распределяет нагрузку на большую площадь поверхности, что делает гильзовые анкеры эффективными в менее плотных материалах.

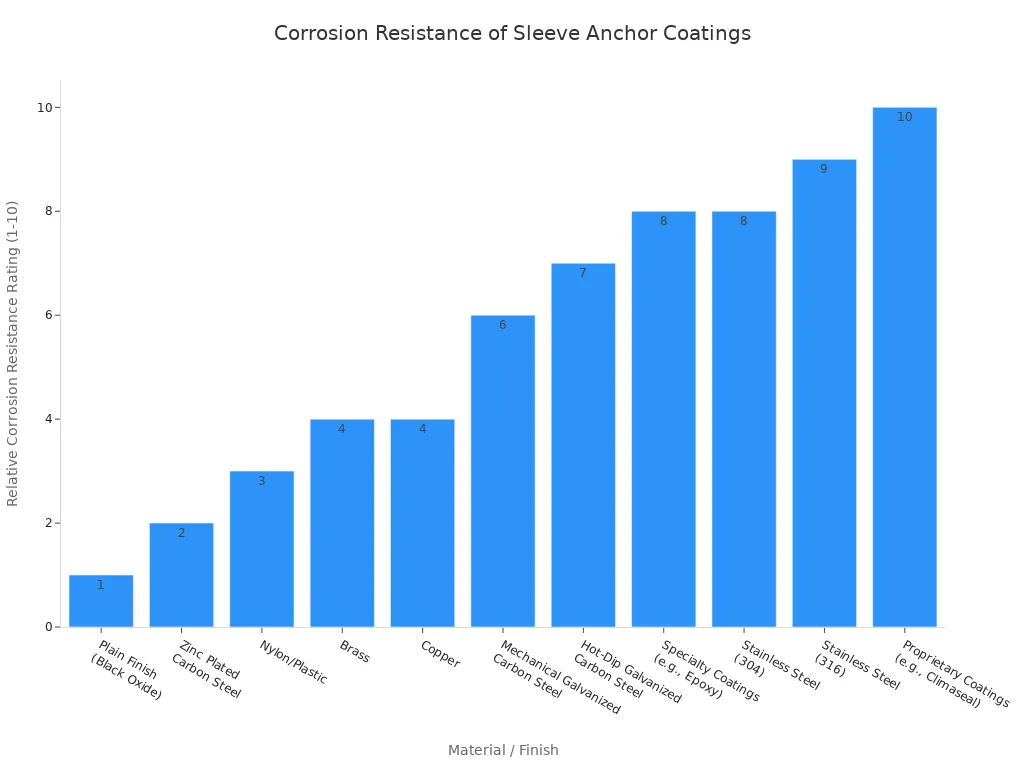

Материал и покрытие гильзовые анкеры критически важны для долговечности, особенно при использовании на открытом воздухе или в коррозионных средах.

Области применения

Универсальность гильзовые анкеры позволяет использовать их в многочисленных проектах. Типичные области применения включают:

• Крепление поручней и ограждений
• Фиксацию оконных и дверных рам
• Монтаж вывесок и спутниковых антенн
• Крепление полок и кронштейнов к каменным стенам

Крепление конструкционных стальных колонн и балок

Главная сила гильзовые анкеры заключается в их адаптивности. Они хорошо работают в различных основных материалах, где клиновые анкеры не справились бы. Кроме того, многие гильзовые анкеры доступны с различными типами головок (например, шестигранная, плоская, круглая) для удовлетворения эстетических и функциональных потребностей. Конструкция гильзовые анкеры также позволяет при необходимости легко их демонтировать.

Однако, гильзовые анкеры обычно имеют меньшую несущую способность по сравнению с клиновые анкеры аналогичного диаметра. Они не рекомендуются для тяжёлых конструкционных нагрузок. Правильный размер отверстия также критически важен; слишком большое отверстие не позволит втулке правильно расшириться, что приведёт к ненадёжному соединению. Универсальность гильзовые анкеры является их ключевым преимуществом.

Встраиваемые анкеры

Анкеры типа "Drop-in" — это анкерные болты с внутренней резьбой, предназначенные для установки заподлицо с поверхностью основного материала. Они идеально подходят для потолочного монтажа и ситуаций, требующих возможности снятия болта.

Механизм и конструкция

Забивной анкер представляет собой цилиндрическую гильзу с внутренней резьбой и четырьмя прорезями для расширения в основании. Внутри гильзы находится предустановленный расширительный элемент. После того как монтажник помещает анкер в предварительно просверленное отверстие, используется специальный установочный инструмент. Удар по установочному инструменту загоняет внутренний элемент вниз, заставляя прорезной конец анкера расширяться и фиксироваться в бетоне. Это создаёт постоянную резьбовую втулку в бетоне, готовую к установке болта или резьбовой шпильки. Конструкция забивные анкеры обеспечивает чистую, заподлицо установку.

Области применения

Конструкция заподлицо забивные анкеры делает их идеальными для конкретных задач. Типичные области применения включают:

• Подвешивание кабельных каналов, лотков и воздуховодов ОВКВ к потолкам
• Крепление трубопроводов противопожарных спринклерных систем
• Создание точек крепления для оборудования, которое может потребоваться перемещать
• Фиксацию резьбовых шпилек для потолочных опорных систем

Крепление конструкционных стальных колонн и балок

Основное преимущество забивные анкеры — это установка заподлицо, при которой не остаётся выступающих частей. Это крайне важно для потолочных работ и для создания чистого, завершённого вида. Внутренняя резьба позволяет легко снимать и заменять болт крепления, не затрагивая сам анкер.

Правильная установка является ключом к надежности. Правильная установка забивные анкеры имеет решающее значение для безопасности. Всегда следуйте этим шагам:

1. Тщательно очистите отверстие от всей пыли и мусора.
2. Тщательно очистите отверстие от всей пыли и мусора с помощью проволочной щётки и сжатого воздуха или пылесоса.
3. Вставьте забивной анкер резьбовым концом вверх до уровня поверхности.
4. Вставьте установочный инструмент правильного размера в анкер.
5. Сильно ударьте по установочному инструменту молотком до тех пор, пока буртик инструмента не соприкоснётся с верхней частью анкера. Это обеспечивает полное расширение.

Основное ограничение забивные анкеры — это зависимость от установочного инструмента для правильного монтажа. Без него анкер не расширится корректно. Они также лучше всего подходят для монолитного бетона и не рекомендуются для сред с высокой вибрацией или для применения в трещиноватом бетоне. Работоспособность забивные анкеры в значительной степени зависит от правильной установки.

Ударные анкеры (забивные анкеры)

Ударные анкеры, также известные как ударные анкеры, предлагают быстрое и простое решение для легкого и среднего крепления в монолитный бетон и каменную кладку. Их простая цельнокорпусная конструкция делает их предпочтительным выбором для проектов, где важны скорость и эффективность. После установки эти анкеры обеспечивают постоянное, устойчивое к несанкционированному вмешательству соединение.

Механизм и конструкция

Конструкция Ударные анкеры (Strike Anchors) невероятно проста. Каждый анкер представляет собой единую деталь, состоящую из цилиндрического корпуса с внутренним закаленным стальным штифтом. Нижняя часть корпуса анкера имеет прорези. Монтажник сначала сверлит отверстие нужного диаметра и глубины. Затем он вставляет анкер в отверстие и ударяет молотком по внутреннему штифту. Сила удара загоняет штифт в корпус анкера. Это действие заставляет прорезную часть расширяться наружу, создавая мощное фрикционное сцепление со стенками отверстия. Головка штифта устанавливается заподлицо с головкой анкера, обеспечивая аккуратный внешний вид.

Области применения

Быстрая установка Ударные анкеры (Strike Anchors) делает их идеальными для повторяющихся крепежных задач. Профессионалы обычно используют их для:

• Крепления распределительных коробок и хомутов для кабельных каналов
• Крепления металлических профилей для каркаса внутренних стен
• Анкеровки легкого оборудования и машин
• Монтажа кронштейнов и опор на бетонные или блочные стены

Крепление конструкционных стальных колонн и балок

Монтаж тяжелого оборудования и промышленных установок Ударные анкеры (Strike Anchors) — это скорость их установки. Простой процесс забивания молотком не требует специальных установочных инструментов или динамометрических ключей, что значительно экономит время на объекте. Их конструкция также обеспечивает определенную степень защиты от несанкционированного вмешательства, поскольку их невозможно легко демонтировать.

Однако, Ударные анкеры (Strike Anchors) являются постоянными и не могут быть удалены без повреждения основного материала. Их несущая способность, хотя и значительная, как правило, ниже, чем у клиновых анкеров. Для ударного анкера 1/2″ x 4-3/4″ с минимальным заглублением 2″ в бетоне прочностью 2000 PSI предельная прочность на вырыв (растяжение) составляет 2700 фунтов, а предельная прочность на срез — 5400 фунтов. Показатели Ударные анкеры (Strike Anchors) варьируются в зависимости от размера.

Примечание: Эти значения представляют собой средние предельные нагрузки для бетона прочностью 2000 PSI. Для определения безопасных рабочих нагрузок обычно принимается коэффициент запаса прочности 4:1 (25%).

Надежность Ударные анкеры (Strike Anchors) делает их надежным выбором для многих областей применения, но монтажники должны подбирать их в соответствии с соответствующими нагрузочными требованиями.

Анкерные болты с распорной втулкой (Lag Shield Anchors)

Анкеры-гильзы (Lag Shield Anchors) — это двухкомпонентные распорные гильзы, предназначенные для использования с шурупами-глухарями (lag screws). Они особенно эффективны в более мягких или хрупких основных материалах, таких как кирпич, растворные швы и бетонные блоки (CMU), где другие распорные болты могут вызвать растрескивание или сколы.

Механизм и конструкция

Анкер-гильза состоит из гильзы из литого под давлением цинкового сплава, разделенной на две половины. На внешней стороне гильзы имеются ребра, которые помогают ей зацепиться за внутреннюю поверхность предварительно просверленного отверстия. Монтажник помещает анкер в отверстие. Затем он ввинчивает шуруп-глухарь через крепежный элемент в гильзу. По мере того как коническая резьба шурупа продвигается, она заставляет две половины гильзы расширяться наружу, плотно прижимая ее к основному материалу.

Для применения в бетоне, каменной кладке и растворных швах используется длинная версия гильзы для шурупа-глухаря, чтобы увеличить удерживающую способность. Длинный тип анкеров-гильз специально разработан для использования в мягких или слабых каменных материалах. Его увеличенная длина позволяет лучше распределить нагрузку в этих менее плотных основаниях, обеспечивая повышенную поддержку.

Области применения

Уникальная конструкция анкеров-гильз делает их подходящими для различных задач легкой и средней сложности в каменной кладке. Типичные области применения включают:

• Крепление водостоков и водосточных труб к кирпичным стенам
• Установка спутниковых тарелок и антенн
• Крепление перил и знаков к блочным или кирпичным поверхностям
• Анкеровка полок и кронштейнов в старой каменной кладке

Крепление конструкционных стальных колонн и балок

Основное преимущество анкеров-гильз заключается в их работе в пористых или хрупких основных материалах. Расширение гильзы распределяет нагрузку на большую площадь, снижая риск растрескивания кладки. Шуруп-глухарь также можно выкрутить, что позволяет при необходимости временно снять крепежный элемент.

Правильная установка является ключом к надежности. 💡.

Основное ограничение — их относительно низкая удерживающая способность по сравнению с анкерами, предназначенными для монолитного бетона. Они не предназначены для больших структурных нагрузок. Окончательная прочность соединения также зависит от качества и состояния основного материала и правильного подбора размера шурупа-глухаря.

Как выбрать правильный распорный болт для вашего проекта

Выбор правильного распорного болта — это критически важное решение, которое напрямую влияет на безопасность и долговечность установки. Системный подход гарантирует, что выбранный анкер соответствует всем требованиям проекта. Этот процесс включает тщательную оценку нагрузки, основного материала и окружающей среды.

Шаг 1: Оценка нагрузочных требований

Первый шаг — определить силы, которые должен выдерживать анкер. Эти силы, или нагрузки, классифицируются по величине и направлению. Понимание нагрузочных требований проекта является основополагающим для выбора безопасного и эффективного крепежа.

Высокие нагрузки

Приложения с высокими нагрузками связаны со значительными структурными силами и требуют максимального уровня производительности. К таким проектам относятся монтаж тяжелого оборудования, крепление конструкционной стали или анкеровка фундаментов ветрогенераторов. Силы могут быть растягивающими (на вырыв), срезающими или комбинированными.

• Растягивающая нагрузка: Эта сила стремится разъединить компоненты. Инженеры рассчитывают растягивающее напряжение (σt) как F/A, где F , где F — сила, а A A — минимальная площадь поперечного сечения болта.
• Срезающая нагрузка: Эта сила действует перпендикулярно оси болта. Срезающее напряжение (τ) рассчитывается как F/As, где As , где As — площадь среза.
• Комбинированная нагрузка: Во многих приложениях болт подвергается как растягивающим, так и срезающим силам. Профессионалы оценивают это с помощью уравнений взаимодействия, таких как напряжение по фон Мизесу (σvm), чтобы найти единое эквивалентное значение напряжения.

Для таких требовательных задач необходимы высокопрочные анкеры. Клиновые анкеры являются наиболее распространенным выбором для тяжелого крепления в монолитном бетоне. Отраслевые стандарты, такие как ASTM F1554 , дают четкие указания по прочности анкеров.

Grade 105 anchor bolts, with a minimum yield strength of 105,000 pounds per square inch (ksi), are specified for the most critical, high-stress applications.

Medium-Duty Loads

Medium-duty loads are common in both commercial and residential construction. These applications include securing handrails, mounting large signs, or anchoring racking systems. The load requirements are substantial but do not reach the critical levels of heavy structural connections. Sleeve anchors and larger-diameter strike anchors are excellent choices for these tasks. They offer a balance of holding power and versatility across different base materials. ASTM F1554 Grade 55 anchor bolts, with a 55 ksi minimum yield strength, are often suitable for these medium-load scenarios.

Light-Duty Loads

Light-duty applications involve fastening non-structural items with minimal weight. Examples include hanging shelving, securing electrical conduit, or mounting small brackets. The forces are relatively low, so the primary goal is a secure and stable connection. Lag shield anchors, smaller strike anchors, and some sleeve anchors are ideal for these projects. They provide sufficient holding power without the need for the high-strength capacity of a heavy-duty анкерного болта.

Шаг 2: Определение материала основания

The material into which the anchor is installed is just as important as the load. The expansion mechanism of each anchor type is designed to work with specific materials. Mismatching the anchor and the base material can lead to catastrophic failure.

Массивный бетон

Solid, uncracked concrete provides the best substrate for most expansion bolts. Its high compressive strength allows it to withstand the outward pressure from an expanding anchor.

Важное примечание: Expansion anchor bolts apply radial force to the hole wall. This mechanism is highly effective in strong, unbroken concrete. However, this same force can damage or destroy weaker substrates.

For this reason, wedge anchors, strike anchors, and drop-in anchors perform exceptionally well in solid concrete. However, professionals should avoid using expansion anchors in cracked concrete.

For cracked concrete, chemical (epoxy) anchors are the recommended solution. They bind directly to the concrete with resin, avoiding the stress that causes mechanical expansion.

Concrete Block (CMU)

Concrete Masonry Units (CMUs), or concrete blocks, have hollow sections and a lower compressive strength than solid concrete. The expansion force from a wedge anchor can easily crack the block’s thin walls. Sleeve anchors and lag shield anchors are better choices here. Their expansion mechanism distributes the load over a larger surface area, reducing the risk of damaging the block.

Brick and Masonry

Brick and other masonry materials are often brittle. Similar to CMU, they are susceptible to cracking under the concentrated pressure of a wedge anchor. Lag shield anchors are specifically designed for these materials. Their two-part shield expands gently, providing a secure grip without spalling the brick face. Sleeve anchors can also be effective, especially in solid brick.

Stone and Granite

Natural stone and granite are dense and strong, similar to high-quality concrete. They can typically support heavy-duty anchors like wedge anchors. However, installers must exercise extreme caution during drilling and installation to prevent cracking these expensive materials. It is always wise to test an anchor in a discreet area first.

Step 3: Consider Environmental Factors

The project’s environment determines the necessary level of corrosion resistance for the anchor. Exposure to moisture, chemicals, or temperature swings can severely degrade a fastener over time, compromising its strength.

Indoor and Dry Conditions

For indoor applications with no exposure to moisture, standard zinc-plated carbon steel anchors are a cost-effective and reliable choice. This finish provides a basic level of protection against rust in a controlled, dry environment.

Outdoor and Wet Conditions

Outdoor installations expose anchors to rain, humidity, and temperature fluctuations. These conditions demand a higher level of corrosion resistance.

• Сталь с горячим цинкованием anchors offer good protection for general outdoor use.
• Нержавеющая сталь 304 provides even better resistance and is suitable for many outdoor and food-processing applications where cleanliness is key.

Solar ultraviolet (UV) radiation and temperature changes also impact material longevity. Exposure to UV-B radiation and elevated temperatures can shorten the service life of many materials by accelerating degradation. While this primarily affects plastics and organic components, it highlights the harshness of outdoor environments.

Коррозионные среды

The most aggressive environments require the highest level of protection. These include marine locations with saltwater exposure, industrial plants with chemical vapors, and areas using de-icing salts.

• Нержавеющая сталь марки 316 is the premier choice for these conditions. It contains molybdenum, an element that significantly enhances its resistance to chlorides and pitting corrosion. Due to its robustness against salt, 316 is often called marine-grade stainless steel.
• Proprietary coatings are also available, offering advanced protection that can sometimes exceed that of stainless steel in specific chemical environments.

Choosing between 304 and 316 stainless steel is a common decision. Use 304 for general-purpose corrosion resistance, but always specify 316 for applications involving saltwater, harsh chemicals, or high moisture.

Practical Selection Guide for Expansion Bolts

Choosing the right expansion bolts from a sea of options can feel daunting. This practical guide simplifies the process. It breaks down anchor selection by comparing key characteristics and providing clear recommendations for common projects. Following this guide helps professionals ensure a secure and reliable installation every time.

Comparison Table: Anchor Type vs. Application

A direct comparison highlights the unique strengths of each anchor. The following table summarizes the key differences, helping installers match the right fastener to the job’s demands.

Тип анкера

Грузоподъемность

Пригодность материала основания

Installation Complexity

Load capacity is a critical factor. It varies significantly with anchor diameter and the compressive strength of the concrete. For example, in 4,000 PSI concrete, ultimate load capacities increase dramatically with size.

Требуемый диаметр твердосплавного сверла 💡 Base material dictates anchor choice. Wedge anchors are specialists for solid concrete. Their immense, localized pressure requires a dense substrate. In contrast, sleeve anchors are versatile generalists. Their 360-degree expansion mechanism works well in a wide range of masonry materials, including hollow block and brick.

Project-Specific Recommendations

Theory is helpful, but practical examples clarify the best choices. Here are specific recommendations for common construction and installation projects.

Mounting Heavy Machinery

Heavy machinery generates significant static and dynamic loads. Safety and stability are paramount. For these applications in solid concrete, клиновые анкеры are the industry standard. The exceptional tensile and shear strength of wedge anchors ensures a permanent, reliable connection that can withstand operational vibrations. Professionals consistently choose wedge anchors for their unmatched holding power in demanding situations. The performance of wedge anchors is critical for securing high-value equipment.

Installing Structural Racking

Warehouse racking must support immense weight and comply with strict safety codes. The International Building Code (IBC) references ANSI MH16.1 as the standard for steel storage rack installation. This standard mandates proper floor-to-rack anchoring.

• Inspectors check for secure anchoring as a key safety requirement.
• Broken, loose, or missing anchors can compromise the entire system’s stability.

For this reason, high-capacity wedge anchors are essential. The design of wedge anchors provides the necessary strength to meet code and ensure a safe storage environment. Installers must use wedge anchors to secure the rack’s footplates firmly to the concrete slab. The reliability of wedge anchors makes them the only suitable choice for this critical structural task. Using wedge anchors is non-negotiable for code compliance. The strength of wedge anchors prevents catastrophic failure. Always use wedge anchors for structural racking.

Securing Handrails and Guardrails

Handrails and guardrails are critical safety features. They require secure anchoring into various base materials, from concrete stairs to brick patios. Sleeve anchors are an excellent choice for these medium-duty applications. The versatility of sleeve anchors allows them to work effectively in solid concrete, brick, and block. The full-length expansion of sleeve anchors distributes the load, reducing the risk of cracking brittle masonry. Many sleeve anchors also come with finished heads for a clean look. The adaptability of sleeve anchors makes them a go-to for this type of work. For guardrails, sleeve anchors provide a dependable connection. The design of sleeve anchors is ideal for these varied conditions.

Hanging Shelving and Cabinets

For light to medium-duty shelving and cabinet installations, versatility is key. Sleeve anchors are a superb option. They provide reliable holding power in concrete and masonry walls, common in garages and basements. The availability of different head styles (hex, flat, round) allows sleeve anchors to fit various aesthetic needs. If the base material is older brick or block, lag shield anchors offer a great alternative. However, for most general-purpose shelving, sleeve anchors provide the perfect balance of strength and ease of use. The simple installation of sleeve anchors makes them a favorite for both professionals and DIYers.

Essential Installation Guidelines

An installer’s precision determines the success of an expansion bolt. Following established guidelines is not just best practice; it is essential for safety and performance. A correct installation process ensures the anchor achieves its full load-bearing capacity. This section outlines the critical steps and parameters for a professional and secure anchor installation.

Preparing for a Safe Installation

Proper preparation is the foundation of a safe and effective installation. This phase involves gathering the right equipment and thoroughly understanding the manufacturer’s instructions for the specific anchor being used.

Необходимые инструменты и средства защиты

Using the correct tools and personal protective equipment (PPE) is non-negotiable. A professional installer’s kit should always include:

• A drill with a hammering function (hammer drill)
• Properly sized masonry drill bits
• A calibrated torque wrench for accurate tightening
• A vacuum cleaner or compressed air for hole cleaning
• Safety gear, including gloves, safety glasses, and ear protection

Понимание спецификаций производителя

Every expansion bolt comes with a technical data sheet from the manufacturer. This document is the most important guide for the installation process. It provides critical information on hole size, embedment depth, torque values, and spacing requirements. Installers must review these specifications before beginning any work, as they can vary significantly between different anchor types and brands.

Пошаговый процесс установки

A successful installation follows a precise sequence. Each step in the installation process builds upon the last, and skipping or rushing any part can compromise the anchor’s integrity.

Drilling the Hole to Spec

The first physical step is drilling the hole. An installer must use a Специалисты должны использовать that matches the anchor’s required diameter. The hole must be drilled perpendicular to the surface and to the exact depth specified by the manufacturer. Over-drilling or under-drilling can prevent the anchor from setting correctly.

Тщательная очистка отверстия

A clean hole is critical for achieving maximum holding power. Dust and debris left in the hole act as a lubricant, preventing the anchor’s expansion mechanism from properly gripping the concrete. The standard cleaning procedure involves using a wire brush and compressed air or a vacuum to remove all loose particles.

Примечание: Some advanced anchoring systems, like the fischer Highbond system FHB II, claim to eliminate the need for hole cleaning, potentially reducing installation time by up to 40%. However, unless using such a specific system, installers must always assume cleaning is mandatory.

Правильная установка анкера

Setting the anchor involves placing it into the cleaned hole. For wedge and sleeve anchors, the installer taps the anchor into place until the nut and washer are snug against the fixture. For drop-in anchors, the anchor is set flush with the surface, and a setting tool is used to expand it. For strike anchors, a hammer is used to drive the internal pin and activate the expansion.

Applying the Proper Torque

Applying the correct torque is the final, crucial step for wedge and sleeve anchors. An installer must use a calibrated torque wrench to tighten the nut to the manufacturer’s specified value. Over-torquing can stress the concrete and damage the anchor, while under-torquing will result in a weak connection.

Critical Installation Parameters

Beyond the step-by-step installation process, installers must respect critical geometric parameters. These rules govern where an anchor can be placed relative to edges and other anchors.

Hole Diameter and Depth

The hole’s dimensions must be exact. An oversized hole will prevent the anchor from expanding enough to create friction. A hole that is too shallow will not allow for the required embedment depth, severely reducing the anchor’s pull-out strength.

Расстояния до края и между анкерами

An anchor’s strength depends on its interaction with a cone-shaped area of concrete. Placing anchors too close to an edge or to each other can cause these cones of influence to overlap or break out.

• Расстояние до края: The suggested minimum distance from an unsupported edge is typically 5 диаметрам анкера..
• Spacing Distance: The minimum spacing between anchors should be at least 10 anchor diameters to prevent loss of capacity.

Disregarding these distances can lead to concrete cracking, spalling, or catastrophic anchor failure. Always consult the manufacturer’s data for specific requirements.

Common Mistakes to Avoid When Using Expansion Bolts

Even the highest quality anchor will fail if installed or selected incorrectly. Professionals can avoid costly and dangerous errors by understanding common pitfalls. These mistakes fall into two main categories: critical installation errors and common selection errors. Adhering to best practices is essential for a secure and reliable connection.

Critical Installation Errors

Стандарт DIN 933: объяснение installation process demands precision. A small deviation from the manufacturer’s instructions can severely compromise the anchor’s holding power. Installers must pay close attention to every detail.

Using an Incorrect Hole Size

Drilling a hole of the wrong diameter is a frequent mistake. A hole that is too large prevents the anchor’s sleeve from making firm contact with the base material. A hole that is too small will not allow the anchor to be inserted to the proper depth. Both scenarios result in a weak and unsafe fastening.

Недостаточная очистка отверстия

A clean hole is non-negotiable for a strong bond. Installers who skip this step leave dust and debris behind. This material acts as a lubricant, drastically reducing the frictional force the anchor can generate.

Предупреждение: ⚠️ Failure to clean the hole can reduce an anchor’s holding capacity by over 50%. Always use a wire brush and compressed air or a vacuum to remove all particles.

Over-Torquing or Under-Torquing

Applying the correct torque is a critical final step. An installer using a standard wrench instead of a calibrated torque wrench risks making a serious error.

• Превышение момента applies excessive stress to the concrete, potentially causing it to crack and fail.
• Недостаточный момент fails to expand the anchor fully, resulting in a loose connection with very low pull-out strength.

Ignoring Edge Distance Requirements

Anchors generate immense outward pressure. Placing an anchor too close to an unsupported edge or another anchor can cause the concrete to break out. Professionals must always respect the minimum edge and spacing distances specified by the manufacturer to prevent this type of failure.

Common Selection Errors

Выбор правильного анкера is the first step toward a successful project. A selection error can doom an installation before the drilling even begins.

Mismatching the Anchor to the Base Material

A common error is using an anchor designed for solid concrete in a softer material like brick or block. A wedge anchor, for example, will likely crack a hollow block. Installers must match the anchor’s expansion mechanism to the base material’s properties.

Underestimating the Project’s Load Requirements

Selecting an anchor without a clear understanding of the project’s load requirements is a recipe for disaster. A light-duty anchor cannot support a heavy structural element. Professionals must always calculate the tensile and shear forces involved and choose an anchor with a sufficient safety factor.

Choosing the Wrong Material for the Environment

Материал анкера должен соответствовать условиям эксплуатации. Использование стандартных оцинкованных распорных анкеров на улице или в агрессивной среде приведет к коррозии и последующему разрушению. Для влажных или морских условий монтажники должны выбирать коррозионностойкие материалы, такие как горячеоцинкованная или нержавеющая сталь.

Надежность любого крепления полностью зависит от выбора правильного распорного анкера для конкретной задачи. Специалисты всегда должны подбирать конструкцию и несущую способность анкера в соответствии с конкретной нагрузкой, материалом основания и условиями окружающей среды проекта.

Безопасность прежде всего: 👷.

Частые вопросы

Можно ли использовать распорный анкер повторно?

Большинство распорных анкеров предназначены для однократного использования в постоянных конструкциях. Извлечение клинового или ударного анкера повреждает как сам анкер, так и материал основания. Для нового применения монтажник всегда должен использовать новый анкер, чтобы обеспечить безопасность и полную несущую способность.

Что произойдет, если перетянуть анкер?

Слишком сильная затяжка анкера создает чрезмерное распорное усилие. Это может привести к растрескиванию бетона, повреждению резьбы анкера или полному разрушению соединения. Монтажники должны использовать откалиброванный динамометрический ключ для приложения точно указанного производителем усилия.

Почему так важно очищать отверстие?

Пыль и мусор в просверленном отверстии действуют как смазка. Этот материал препятствует сцеплению анкера со стенками бетона, значительно снижая его несущую способность.

Предупреждение: ⚠️.

Можно ли использовать любой распорный анкер в кирпиче?

Нет. Для хрупких материалов, таких как кирпич, требуются специальные анкеры. Гильзовые анкеры и анкерные втулки распределяют распорное усилие на большую площадь, предотвращая растрескивание. Использование клинового анкера в кирпиче скорее всего повредит материал и создаст ненадежное соединение.

В чем основное различие между клиновым анкером и втулочным анкером?

Клиновой анкер обеспечивает высокую несущую способность только в цельном бетоне. Гильзовый анкер обладает средней несущей способностью, но работает в более широком диапазоне материалов, включая бетон, кирпич и блоки. Выбор зависит от нагрузки и материала основания.

На каком минимальном расстоянии от края можно устанавливать распорный анкер?

Монтажники должны соблюдать минимальное расстояние до края, чтобы предотвратить выкрашивание бетона. Общее безопасное правило — располагать анкер на расстоянии не менее пяти его диаметров от любого неукрепленного края. Всегда сверяйтесь с техническими данными производителя для конкретных требований.

Всегда ли нужен динамометрический ключ?

Да, для анкеров, таких как клиновые и гильзовые. Динамометрический ключ гарантирует, что монтажник приложит точное вращательное усилие, необходимое для правильного расклинивания. Попытка угадать момент затяжки с помощью обычного ключа приводит к недотяжке или перетяжке, что в обоих случаях создает слабое соединение.
